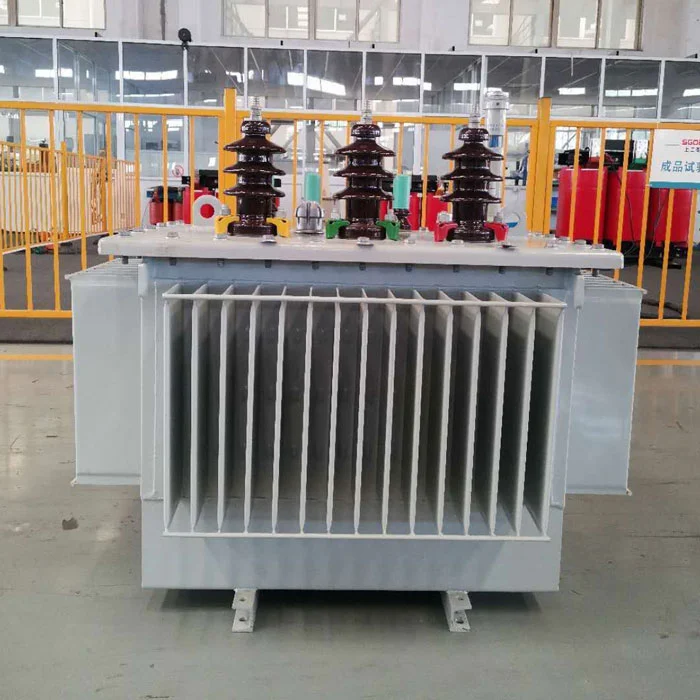

Shanghai Industrial Transformer Co., Ltd компаниясы электр қуатын коммерциялық таратуға арналған 80 кВА майлы трансформаторды жеткізеді. Негізгі қолдану: коммерциялық нысандар үшін 10кВ/20кВ-тан 0,4кВ-қа дейін төмендету. Жүксіз жоғалту 0,18 кВт, жүктеме жоғалуы 1,05 кВт. Жылдық электр энергиясының құны шамамен. 50% орташа жүктеме кезінде $420. Жалпы салмағы 540 кг.
Өндіруші:Shanghai Industrial Transformer Co., Ltd. (болж. 2007 ж.)
TheКоммерциялық электр қуатын таратуға арналған 80 кВА майлы трансформаторшағын және орта коммерциялық нысандар үшін жалпы сипаттама болып табылады, соның ішінде дүкендер (300-500 м²), қоғамдық емханалар, шағын қонақ үйлер (20-30 бөлмелер) және жалпы қосылған жүктемесі 0,4 кВ кезінде 150-250 ампер аралығындағы жеңіл өндіріс шеберханалары.
| Жабдық түрі | Саны | Қосалқы жүктеме (кВА) |
|---|---|---|
| Жарықдиодты жарықтандыру (әрқайсысы 100 Вт) | 100 қондырғы | 10 |
| HVAC (әрқайсысы 5 кВт салқындату) | 4 бірлік | 20 |
| Лифт (7,5кВт) | 1 бірлік | 8 |
| Сату нүктелерінің жүйелері + АТ | 10 жұмыс станциясы | 5 |
| Тоңазытқыш (коммерциялық салқындатқыштар) | 6 бірлік | 12 |
| Әртүрлі розеткалар | - | 15 |
| Жалпы типтік жүктеме | 70 кВА | |
| Қауіпсіздік маржасы | 10 кВА |
Коммерциялық қуатты таратуға арналған бұл 80 кВА майға батырылған трансформатор болашақ кеңейту үшін сыйымдылығы 10-15% резерві бар жоғарыда аталған әдеттегі коммерциялық қоспаны қолдайды.
| Номиналды сыйымдылық | 80 кВА |
| Бастапқы кернеу | 10 ±2×2,5% / 20 кВ |
| Екіншілік кернеу | 400В / 230В үш фазалы |
| Жиілік | 50 Гц |
| Қосылу тобы | Dyn11 (стандартты) |
| Жүксіз жоғалту (өлшенген) | ≤0,18 кВт (әдеттегі 0,176-0,179) |
| Жүктеменің жоғалуы @75°C | ≤1,05 кВт |
| Кедергі | 4% |
| Жүктемесіз ток | ≤1,7% (типтік 1,5-1,6%) |
| Жалпы массасы | 540 кг (май массасы шамамен 105 кг) |
| Жеткізу өлшемдері | 950 × 600 × 1250 мм (қорап) |
| Салқындату әдісі | ONAN (табиғи табиғи ауа майы) |
| 1 м қашықтықта шу деңгейі | ≤55 дБ(А) |
| Параметр | Зауыттық сынақтың орташа көрсеткіші | IEC шегі | Күй |
|---|---|---|---|
| Жүксіз жоғалту | 0,177 кВт | 0,20 кВт (макс) | шектен 11,5% төмен |
| Жүктеменің жоғалуы | 1,04 кВт | 1,10 кВт | шектен 5,5% төмен |
| Жүктемесіз ток | 1,55% | 2,0% | шектен 22,5% төмен |
Есептеу негізі: 50% орташа жүктемеде жұмыс істейтін 80кВА трансформатор (40 кВА), қуат коэффициенті 0,85, жұмыс уақыты 5 840 сағат/жыл (16 сағ/тәулік × 365 күн), электр қуаты $0,12/кВтсағ.
| Жоғалту түрі | Қуат (кВт) | Жылдық энергия (кВт/сағ) | Жылдық құн |
|---|---|---|---|
| Жүксіз жоғалту (24/7) | 0.18 | 1577 | $189 |
| Жүктеменің жоғалуы (50% жүктеме кезінде) | 1,05 × (0,5)² = 0,26 | 1518 | $182 |
| Барлығы | 0,44 орт | 3 095 | $371 |
60% орташа жүктеме кезінде (48 кВА) жылдық құны шамамен $440 дейін артады.
Коммерциялық трансформаторлар көбінесе бос орындардың жанында орнатылады. Шудың көздері және бұл жерде азайтуКоммерциялық электр қуатын таратуға арналған 80 кВА майлы трансформатор:
| Шу көзі | Үлес | Бұл үлгідегі жұмсарту |
|---|---|---|
| Негізгі магнитострикция | 70% | Ағынның тығыздығы 1,65 Т дейін төмендетілді (стандартты 1,70 Т қарсы) |
| Салқындату желдеткіші (бар болса) | 0% | Жанкүйерлер жоқ – тек ONAN |
| Резервуардың дірілі | 20% | Өзек пен резервуар арасындағы дірілге қарсы төсемдер |
| Магниттік шу | 10% | Қадамдық негізгі буындар |
| Нысан түрі | Әдеттегі максималды сұраныс | Ұсынылған рейтинг | Неліктен |
|---|---|---|---|
| Шағын дүкен (200 м²) | 25-35 кВА | 50кВА | 80 кВА шамадан тыс |
| Супермаркет (500м²) | 55-70 кВА | 80кВА | Әдеттегі жүктемеге сәйкес келеді |
| Шағын қонақ үй (25 бөлме) | 50-65 кВА | 80кВА | Айнымалы ток жүктемесінің шыңдарына мүмкіндік береді |
| Қоғамдық денсаулық сақтау клиникасы | 40-60 кВА | 80кВА | Медициналық жабдықтың өсу маржасы |
| Жеңіл станоктар цехы (3-5 станок) | 50-75 кВА | 80кВА | Қозғалтқыштың іске қосу тогы |
| Кеңсе ғимараты (1500 м²) | 60-85 кВА | 100кВА | 80кВА шекара сызығы |
Ең жоғары сұраныс 4 үздіксіз сағаттан астам 70 кВА асатын болса, оның орнына 100 кВА таңдаңыз.
| Талап | Бұл 80 кВА қондырғы | Ескертпелер |
|---|---|---|
| Еден ауданы қажет | 0,45 м² (870×510мм) | Плюс 600 мм алдыңғы қол жетімділік |
| Еденді жүктеу | 540 кг + май құю | Ең аз 1000 кг/м² |
| Төбенің биіктігі | 2,2 м ең аз | Втулкаға кіру үшін |
| Желдету саңылауы | 0,15 м² кіріс + шығыс | Табиғи конвекция |
| Өрттен қорғау | IEC 60076-12 стандартына сай бөлме | Ішкі маймен толтырылған үшін міндетті |
| Жанғыш заттардан тазарту | 1,5 м | NFPA 70 бойынша |
Коммерциялық қуат таратуға арналған әрбір 80 кВА майға батырылған трансформатор осы өлшенген мәндерді қамтитын сынақ есебімен бірге жеткізіледі («өткен/өтпеген» ғана емес):
Сатып алушылар сериялық нөмірі бар PDF есебін алады.
Shanghai Industrial Transformer Co., Ltd. 2024 жылдың қаңтары мен 2026 жылдың қаңтары аралығында 80 кВА (S11-M-80/10) 47 бірлікті жөнелтті.
Бұл қондырғылар Филиппиндегі (12 бірлік), Индонезиядағы (8 бірлік), Нигериядағы (6 бірлік), Вьетнамдағы (5 бірлік) және отандық Қытайдағы (16 бірлік) тұтынушыларға жеткізілді. Анықтамалық тұтынушылар үшін байланыс ақпараты құпиялылық келісімі бойынша берілуі мүмкін.
БұлКоммерциялық электр қуатын таратуға арналған 80 кВА майлы трансформатор0,177 кВт, шу деңгейі ≤55 дБ(А) және жөнелтілген 47 бірлік бойынша нөлдік кепілдік шағымдарын зауытта өлшенген орташа жүктемесіз жоғалтуды қамтамасыз етеді. Ол супермаркеттерге, шағын қонақ үйлерге және 0,4кВ-та 150-250А қызметін қажет ететін жеңіл коммерциялық нысандарға жарамды.
