A 500кВА құрғақ трансформаторкоммерциялық ғимараттарда, өнеркәсіптік нысандарда, жаңартылатын энергия жүйелерінде, денсаулық сақтау мекемелерінде және деректер орталықтарында кеңінен қолданылатын энергия тарату шешімдерінің біріне айналды. Маймен толтырылған трансформаторлардан айырмашылығы, құрғақ түрдегі трансформаторлар қауіпсіздіктің жоғарылауын, техникалық қызмет көрсетудің төмен талаптарын және экологиялық таза жұмысты ұсынады.
Бұл толық нұсқаулықта сатып алушылар 500 кВА құрғақ трансформаторлар туралы білуі керек барлық нәрселер, соның ішінде жұмыс принциптері, техникалық сипаттамалар, артықшылықтар, орнату мәселелері, салалық қолданбалар, техникалық қызмет көрсету тәжірибесі және сатып алу бойынша ұсыныстар қарастырылған. Жаңа электрлік жобаны жоспарлап жатсаңыз немесе бар жүйені жаңартып жатырсыз ба, бұл мақала сізге негізделген шешім қабылдауға көмектеседі.
500кВА құрғақ трансформатор дегеніміз не?

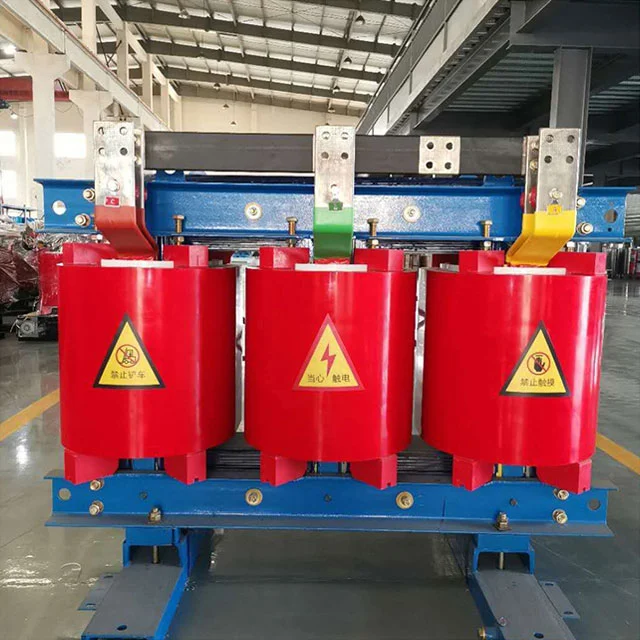

500 кВА құрғақ трансформатор - салқындатқыш ретінде оқшаулағыш майды қолданбай электромагниттік индукция арқылы тізбектер арасында электр энергиясын тасымалдауға арналған орташа қуатты электр трансформаторы.
Майдың орнына құрғақ трансформаторлар жұмыс кезінде пайда болатын жылуды тарату үшін ауа айналымын және арнайы оқшаулау жүйелерін пайдаланады. Орамдар әдетте жоғары сапалы эпоксидті шайыр немесе вакуумды қысыммен сіңдірілген материалдар арқылы оқшауланады.
500 кВА рейтингі трансформатордың 500 киловольт-амперге дейін көрінетін қуатқа төтеп бере алатынын көрсетеді, бұл оны орташа өндірістік және коммерциялық нысандарға жарамды етеді.
| Параметр |
Типтік мән |
| Сыйымдылығы |
500кВА |
| Жиілік |
50Гц / 60Гц |
| Салқындату әдісі |
AN / AF |
| Оқшаулау класы |
F / H |
| Қорғаныс деңгейі |
IP20-IP54 |
500 кВА құрғақ трансформатор қалай жұмыс істейді?
Жұмыс принципі электромагниттік индукцияға негізделген. Электр энергиясы бастапқы орамаға еніп, трансформатор өзегінің ішінде магнит ағынын жасайды. Бұл магнит өрісі қайталама орамдағы кернеуді индукциялайды, бұл әртүрлі кернеу деңгейлерінде қуатты тасымалдауға мүмкіндік береді.
Трансформатордың өзегі әдетте энергия шығынын азайту және тиімділікті арттыру үшін жоғары сапалы кремний болат ламинацияларын қолдану арқылы жасалады.
Құрғақ түрдегі трансформаторлар табиғи немесе мәжбүрлі ауа салқындату жүйелеріне сүйенеді. Орамдар шығаратын жылу тікелей қоршаған ортаға таралады, бұл мұнай резервуарларын және онымен байланысты техникалық қызмет көрсету қажеттілігін жояды.
Типтік техникалық сипаттамалар
Техникалық сипаттамалар жоба талаптарына, жергілікті стандарттарға және орнату орталарына байланысты өзгереді.
| Ерекшелік |
Типтік спецификация |
| Бастапқы кернеу |
11кВ / 10кВ / 13,8кВ |
| Екінші кернеу |
400В / 415В / 480В |
| Тиімділік |
98% жоғары |
| Температураның көтерілуі |
80-100 мың |
| Шу деңгейі |
Төмен шулы дизайн |
Құрғақ түрдегі трансформаторлардың негізгі артықшылықтары
Жетілдірілген қауіпсіздік
Ең маңызды артықшылықтардың бірі - өрт қауіпсіздігі. Мұнай пайдаланылмайтындықтан, майдың ағуы, жану немесе қоршаған ортаның ластану қаупі іс жүзінде жоқ.
Ең аз техникалық қызмет көрсету
- Майды сынау қажет емес
- Майды ауыстыру шығындары жоқ
- Қысқартылған техникалық қызмет көрсету кестелері
- Төменгі операциялық шығындар
Экологиялық таза
Құрғақ трансформаторлар оқшаулағыш майдың ағып кетуінен туындаған топырақтың немесе жер асты суларының ластану мүмкіндігін жояды.
Ықшам орнату
Көптеген қондырғылар құрғақ трансформаторларды жақсы көреді, өйткені оларды жүктеме орталықтарына жақынырақ орнатуға болады, бұл кабель шығындарын және тасымалдау шығындарын азайтады.
Ылғалға тамаша төзімділік
Заманауи құйылған шайыр технологиялары ылғалдылыққа, шаңға және өнеркәсіптік ластаушы заттарға күшті қарсылықты қамтамасыз етеді.
Жалпы салалық қолданбалар
500 кВА құрғақ трансформаторлардың әмбебаптығы көптеген секторларда орналастыруға мүмкіндік береді.
| Өнеркәсіп |
Қолданба |
| Коммерциялық ғимараттар |
Электр энергиясын тарату жүйелері |
| Өндірістік зауыттар |
Өндірістік жабдықтармен қамтамасыз ету |
| Ауруханалар |
Сыни қуатты қолдау |
| Деректер орталықтары |
Сенімді энергия бөлу |
| Жаңартылатын энергия |
Күн мен желдің интеграциясы |
| Әуежайлар |
Инфрақұрылымдық энергетикалық жүйелер |
Құрғақ трансформатор және май толтырылған трансформатор
| Фактор |
Құрғақ трансформатор |
Маймен толтырылған трансформатор |
| Өрт қаупі |
Өте төмен |
Жоғарырақ |
| Техникалық қызмет көрсету |
Төмен |
Орташа |
| Қоршаған ортаға әсері |
Өте жақсы |
Ықтимал ағып кету қаупі |
| Ішкі орнату |
Идеал |
Шектеулі |
| Бастапқы құн |
Жоғарырақ |
Төмен |
Бастапқы сатып алу бағасы жоғары болуы мүмкін болса да, ұзақ мерзімді операциялық үнемдеу көбінесе құрғақ трансформаторларды үнемді инвестицияға айналдырады.
500 кВА құрғақ трансформаторды қалай таңдауға болады
Трансформаторды дұрыс таңдау көптеген техникалық және пайдалану факторларын бағалауды талап етеді.
- Кіріс және шығыс кернеуге қойылатын талаптар
- Жүктеу профилі және болашақ кеңейту жоспарлары
- Қоршаған ортаның температуралық жағдайлары
- Орнату орны
- Қажетті қорғаныс деңгейі
- Гармоникалық бұрмалану деңгейлері
- Энергия тиімділігін арттыру мақсаттары
- Жергілікті электр ережелері
Тәжірибелі өндірушілермен жұмыс дұрыс теңшеуді және жобаның техникалық сипаттамаларына сәйкестігін қамтамасыз етеді.
Орнатудың ең жақсы тәжірибелері
Дұрыс орнату трансформатордың сенімділігі мен қызмет ету мерзіміне айтарлықтай әсер етеді.
- Желдету кеңістігін қамтамасыз етіңіз
- Өндіруші ұсынған рұқсаттарды сақтаңыз
- Температураны бақылау жүйелерін орнату
- Тиімді жерге қосуды қамтамасыз етіңіз
- Шамадан тыс шаң жиналуынан қорғаңыз
- Қуат беру алдында электр қосылымдарын тексеріңіз
Пайдалануға дайындықты тексеру үшін жүйелі түрде іске қосу сынақтарын жүргізу қажет.
Техникалық қызмет көрсету және тексеру нұсқаулығы
Құрғақ трансформаторлар май толтырылған қондырғыларға қарағанда аз техникалық қызмет көрсетуді қажет етсе де, күнделікті тексерулер маңызды болып қала береді.
Ай сайынғы тексеру
- Көрнекі жағдайды бағалау
- Желдету жолдарын тексеріңіз
- Жұмыс температурасын бақылаңыз
- Электр қосылымдарын тексеріңіз
Жылдық тексеру
- Термиялық бейнені талдау
- Оқшаулауға төзімділікті сынау
- Ішкі компоненттерді тазалау
- Терминалдардың моменттерін тексеру
Профилактикалық техникалық қызмет көрсету күтпеген тоқтау уақытын айтарлықтай қысқартуға және қызмет мерзімін ұзартуға мүмкіндік береді.
Шығын факторлары және ROI талдауы
Трансформатордың бағасына бірнеше факторлар әсер етеді:
- Негізгі материал сапасы
- Мыс немесе алюминий орамдары
- Оқшаулау технологиясы
- Тиімділік рейтингтері
- Қорғаныс қоршауына қойылатын талаптар
- Баптау деңгейі
- Сертификаттау стандарттары
Алдын ала шығындар әртүрлі болғанымен, энергия тиімділігін арттыру және техникалық қызмет көрсету шығындарын азайту жиі ұзақ мерзімді тартымды табыс әкеледі.
Трансформаторлар технологиясының болашақ тенденциялары
Трансформаторлар өнеркәсібі смарт желіні дамытумен және жаңартылатын энергия көздерін кеңейтумен қатар дамиды.
- Сандық мониторинг интеграциясы
- IoT қосылған диагностика
- Жағдайды қашықтан бақылау
- Жоғары тиімділік магнитті материалдар
- Жетілдірілген жылуды басқару жүйелері
- Ақылды болжамды техникалық қызмет көрсету платформалары
Бұл инновациялар операторларға жоғары сенімділікке, жақсартылған тиімділікке және өмірлік цикл шығындарын төмендетуге көмектеседі.
Жиі қойылатын сұрақтар
1-сұрақ: 500кВА құрғақ трансформатордың күтілетін қызмет ету мерзімі қандай?
Дұрыс ұсталған құрғақ трансформатор қалыпты жағдайда 25-35 жыл немесе одан да ұзақ сенімді жұмыс істей алады.
2-сұрақ: 500кВА құрғақ трансформаторды үй ішінде орнатуға болады ма?
Иә. Құрғақ трансформаторлар қауіпсіздік пен қоршаған ортаны қорғау басымдықтары болып табылатын жабық қондырғылар үшін арнайы әзірленген.
3-сұрақ: Құрғақ трансформатор жаңартылатын энергия жобалары үшін жарамды ма?
Мүлдем. Көптеген күн және жел энергиясы нысандары олардың қауіпсіздігіне, тиімділігіне және техникалық қызмет көрсетуге төмен талаптарға байланысты құрғақ түрдегі трансформаторларды пайдаланады.
4-сұрақ: Техникалық қызмет көрсету қаншалықты жиі орындалуы керек?
Кәдімгі визуалды тексерулер ай сайын жүргізілуі керек, ал кешенді тестілеу әдетте жыл сайын ұсынылады.
5-сұрақ: Май толтырылған трансформаторлармен салыстырғанда қандай негізгі артықшылықтар бар?
Негізгі артықшылықтарға өрт қауіпсіздігінің жоғарылауы, техникалық қызмет көрсетудің қысқаруы, қоршаған ортаға зиянсыздығы және үй ішінде орнатудың жеңілдігі жатады.
6-сұрақ: Құрғақ трансформаторлар қатал ортада жұмыс істей ала ма?
Заманауи құйылған шайыр конструкциялары дұрыс көрсетілген кезде ылғалдылыққа, шаңға және өнеркәсіптік ластаушыларға тамаша төзімділік береді.
Қорытынды
500 кВА құрғақ трансформатор қауіпсіздік, тиімділік, сенімділік және қоршаған ортаға жауапкершіліктің тамаша теңгерімі болып табылады. Өнеркәсіп орындары жұмыс үздіксіздігі мен тұрақты инфрақұрылымға басымдық бергендіктен, құрғақ түрдегі трансформаторлар коммерциялық, өнеркәсіптік, денсаулық сақтау және жаңартылатын энергия секторларында танымал болуды жалғастыруда.
Техникалық сипаттамаларды, орнату талаптарын, техникалық қызмет көрсету тәжірибесін және қолдану сценарийлерін түсіну арқылы шешім қабылдаушылар трансформаторға салған инвестицияларының мәнін ұлғайта алады, сонымен бірге алдағы жылдарға сенімді қуатты бөлуді қамтамасыз ете алады.
Жоғары сапалы трансформаторлық шешімдерді іздейтін ұйымдар үшін,Shanghai Industrial Transformer Co., Ltd. кәсіпқой инженерлік қолдауды, теңшелген трансформатор өндірісін және әртүрлі салалық қажеттіліктерге бейімделген сенімді қуат тарату технологияларын ұсынады.
Бізбен хабарласыңыБүгін сіздің жобаңыздың талаптарын талқылау және сіздің нысаныңыз үшін ең қолайлы 500 кВА құрғақ трансформатор шешімін табу.
