Өнім Сипаттамасы

ӨНІМ СИПАТТАМАСЫ

SGOB 1000ква Құрғақ трансформатор - өте қауіпсіз өнім. Оны тікелей жүктеме орталығында орнатуға болады. Ол 100% ылғалдылық жағдайында алдын ала кептірмей жақсы жұмыс істейді. Ол құрылыс алаңында, сауда орталығында, әуежайда, станцияда, портта, метрода, зауытта, жерасты электр тарату станциясында, теңіздегі мұнай бұрғылау платформасында, электр станциясында және т.

Өнімнің артықшылықтары

SGOB өнімділігі жоғары 1000 ква берік шайырлы құрғақ түрдегі трансформаторлары майдың қажеттілігін болдырмайтын құрғақ типтегі конфигурацияда жасалған, осылайша ағып кету қаупін және қоршаған ортаны ластау мүмкіндігін айтарлықтай төмендетеді. Бұл экологиялық таза мүмкіндік тұрақты дамудың жаһандық күш-жігерімен үйлеседі, таза энергия шешімдерін ілгерілетуді жеңілдетеді және көміртегі шығарындыларын азайтады. SGOB 1000 ква құрғақ түрдегі трансформатор дизайны бойынша ықшам, құрылымдық жағынан берік және шектеулі кеңістікте орнатуға өте қолайлы. Оның берік конструкциясы ең талап етілетін өнеркәсіптік орталарда да ұзақ мерзімді сенімділік пен бірқалыпты жұмыс істеуді қамтамасыз етеді.

Бұл жоғары тиімділіктегі 1000 ква құрғақ түрдегі трансформатор үлкен жүктемелерге төтеп бере алады, бұл оны үздіксіз және маңызды қуат қажет ететін қолданбалар үшін тамаша таңдау жасайды. Өндірістік зауыттар, деректер орталықтары, медициналық мекемелер немесе оқу орындары болсын, SGOB 1000 ква құрғақ түрдегі трансформатор қажет кезде сенімді қуат көзін қамтамасыз ете алады.

Қуатты өңдеу қабілетінен басқа, бұл трансформатор тамаша энергия тиімділігіне ие. Ол энергияның жоғалуын азайтады, осылайша жүктемеге қуат жеткізуді барынша арттырады және операциялық шығындарды азайтады. Бұл оны энергия тұтынуды оңтайландыруды және көміртегі іздерін азайтуды қалайтын кәсіпорындар үшін тамаша таңдау жасайды.

Сонымен қатар, SGOB 1000ква құрғақ түрдегі трансформаторда шуды азайту және жылуды тарату сияқты жетілдірілген мүмкіндіктер бар. Бұл мүмкіндіктер трансформатордың тыныш және төмен температурада жұмыс істеуін қамтамасыз етеді, пайдаланушы тәжірибесін жақсартады және трансформатордың қызмет ету мерзімін ұзартады.

SGOB 1000ква құрғақ түрдегі трансформатор жоғары өнімді, сенімді және экологиялық таза қуат шешімі болып табылады. Оның ықшам дизайны, берік құрылымы және жетілдірілген мүмкіндіктері оны қолданбалардың кең ауқымы үшін тамаша таңдау жасайды. Өндірістік зауыттарды, деректер орталықтарын немесе медициналық мекемелерді қуатпен қамтамасыз ету қажет пе, SGOB 1000 ква құрғақ түрдегі трансформатор қажет кезде қажетті қуатты қамтамасыз ете алады.

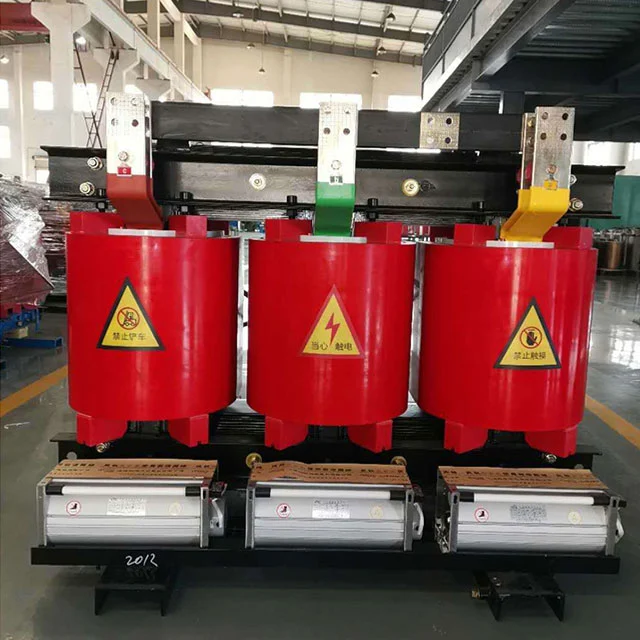

1000kva Dry Transformer

Негізгі материалдар мен ерекшеліктері

Бұл катушка өткізгіш ретінде F класты оқшауланған мыс сымды және оқшаулағыш материал ретінде шыны талшықты және эпоксидті шайырлы композициялық материалдарды пайдаланады. Оның кеңею коэффициенті мыс өткізгіштерге ұқсас және оның соққыға төзімділігі, температураның өзгеруіне төзімділігі және жарықшақтарға төзімділігі бар. Шыны талшық пен эпоксидті шайырдың барлық компоненттері өздігінен сөнетін қасиеттерге ие және жануды жалғастырмайды. Сонымен қатар, жоғары вольтты катушкалар эпоксидті шайырмен 1 миллибар вакуумдық күйде құйылады және орамның ішінде көпіршіктер болмайды, бұл катушканың жергілікті разрядының аз болуын қамтамасыз етеді. Бұл ретте трансформатордың шығыны тиімді төмендетілді.

Трансформатордың өзегі Жапонияның Nippon Steel компаниясынан әкелінген 30EH120 сериялы жоғары магниттік өткізгіштігі бар суықтай илектелген кремний болаттан жасалған. Бұл кремний болаттан жасалған парақтардың реттелген түйіршіктері бар, олар 45° толық фастикалық жолмен жалғанған және төрт қабатта қабатталған. Ылғал мен тот басуды болдырмас үшін ядроның беті оқшаулағыш шайырлы бояумен қапталған, ал екі қысқыш пен бекіткіште коррозияға қарсы қорғаныс қабаттары бар. Бүкіл өзек жинақталмаған қамыт пен болат тартқыш пластина құрылымын қабылдайды, ол жүктемесіз жоғалтуды, жүктеме тогын және өзек шуын тиімді азайтады.

Төмен вольтты жоғары ток катушкалары үшін қысқа тұйықталу пайда болған кезде қысқа тұйықталу кернеуі үлкен, ал төмен вольтты катушкалар аз айналымға ие. Төмен вольтты ток неғұрлым үлкен болса, орамды орау әдісін қолданғанда тұрақсыз ток мәселесі соғұрлым айқын болады. Жылу бөлу мәселелерін де ескеру қажет. Осы уақытта фольгамен оралған төмен вольтты катушкалар жоғарыда аталған мәселелерді жақсы шеше алады. Біріншіден, фольга бұйымдарында осьтік бұрылыстар және осьтік орама спираль бұрышы жоқ. Жоғары вольтты және төмен вольтты орамалардың ток бұрылыстары теңестіріледі, ал қысқа тұйықталу кезінде трансформатордың осьтік кернеуі аз болады. Екіншіден, оның жұқа оқшаулауының арқасында өңдеу кезінде ауа арналарының бірнеше қабаттары еркін орнатылуы мүмкін, сонымен қатар жылуды тарату мәселесі де жақсы шешіледі. Орамның ішкі дәнекерлеуі жоғары дәлдікке, төмен дәнекерлеуге төзімділікке ие және сыртқы дәнекерлеу процесі жоқ ксенонды газдан қорғау дәнекерлеуін қолданып, толық автоматты фольга орау машинасында жүзеге асырылады. Орамдық қабаттардың арасында DMD оқшаулауы қолданылады, ал ұштары тығыздалады және орамадан кейін шайырмен өңделеді.

Көлденең ағынды үстіңгі ауаны салқындату желдеткіші қабылданған. Бұл желдеткіш аз шу, жоғары жел қысымы және жақсы сыртқы көріністің артықшылықтарына ие және трансформатордың шамадан тыс жүктеме қабілетін жақсартады. Температураны реттеу трансформатор жұмысының қауіпсіздігі мен сенімділігін арттыру үшін интеллектуалды температура реттегішін пайдаланады.

1000kva Dry Transformer

ӨНІМ ЕРЕКШЕЛІКТЕРІ

Shanghai Industrial Transformer Co., Ltd. шығарған 1000 кВА эпоксидті шайырлы құйылған оқшаулағыш құрғақ типті қуатты тарату трансформаторы алдыңғы қатарлы шетелдік технологияны енгізу арқылы Шеньян трансформатор ғылыми-зерттеу институтымен бірлесіп әзірленген және жобаланған. Өнімнің сенімділік индексі халықаралық озық деңгейге жетті.

SGOB 1000kva құрғақ трансформаторы қауіпсіз, отқа төзімді және отқа төзімді, ластанбайды және тікелей жүктеме орталығында орнатуға болады. Ол техникалық қызмет көрсетуді қажет етпейді, орнату оңай, кешенді пайдалану құны төмен, шығыны аз, ылғалға төзімділігі жақсы, 100% ылғалдылықта қалыпты жұмыс істей алады және өшірілгеннен кейін алдын ала кептірмей іске қосуға болады. Оның ішінара разряды аз, шуы төмен, жылуды тарату функциясы күшті және ауаны мәжбүрлі салқындату жағдайында 150% номиналды жүктемеде жұмыс істей алады.

SGOB 1000kva құрғақ трансформатор қазір көпқабатты ғимараттарда, сауда орталықтарында, әуежайларда, станцияларда, доктарда, метроларда, зауыттарда, жерасты тарату станцияларында, теңіздегі мұнай бұрғылау платформаларында, электр станцияларында және қоршаған ортасы мен пайдалану жағдайлары қатал басқа жерлерде кеңінен қолданылады.

1000kva Dry Transformer

ӨНІМ ЕРЕКШЕЛІКТЕРІ

● Отқа төзімді

● Ылғалға төзімділік

● Оңай техникалық қызмет көрсету және орнату

● Қолайсыз орта жағдайларында жақсы жүгіру

● Ластанбайтын өнім

● Кешенді жұмыс кезінде аз шығын

Dry Transformer

ПАРАМЕТРЛЕР

МОДЕЛЬ	ЖҮКТЕГІ ЖОҒАЛУ ЖОҚ (W)	ЖҮКТЕГІ ЖОҚ (120%)	ЕМПЕНЦИЯ (%)	ЖҮКТЕП ЖҮРГІЗУ ТОҒЫ (%)	ШУ ДЕҢГЕЙІ (Lpa) дБ	САЛМАҚ (КГ)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

МОДЕЛЬ	ӨЛШЕМ(ММ)
МОДЕЛЬ	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

МОДЕЛЬ	Сыйымдылық (КВА)	ҰЗЫНДЫҚ (ММ)	WIDTH (MM)	БИІК (ММ)	БОЙЫНША (мм)	Горизонтальды (мм)	САЛМАҚ (КГ)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

КОМПАНИЯ ПРОФИЛЬІ

Shanghai Industry Transformers Co., Ltd (SGOB) электр тарату жабдықтарының толық спектрін жеткізуші болып табылады. Біздің өнімдерге мыналар кіреді:

● Майлы трансформаторлар

● 35КВ майлы трансформаторлар

● Экспоксидті шайырлы оқшаулағыш құрғақ түрдегі күштік трансформаторлар

● Аморфты қорытпалы тарату трансформаторлары

● Фотоэлектрлік трансформаторлар

● Жел энергиясының трансформаторлары

● Қорап типті қосалқы станция трансформаторлары

company company

Біздің компания 2007 жылы құрылған және бүгінде 40 000 шаршы метр шеберханасы және 200-ден астам қызметкері бар. Біздің өнімдер электр энергиясын өндіру және тарату, көмір өндіру, металлургия, мұнай және газ, химия, құрылыс, порттар, әуежайлар, теміржол және муниципалдық инфрақұрылым сияқты кең ауқымды салаларда кеңінен қолданылады.

company

Біз сондай-ақ электрлік шкафтар мен қоршаулар, коммутациялық қораптар сияқты тиісті жабдықты шығарамыз Қазіргі уақытта біз өнім желісін ыстық шөгулі қосқыштар, электр кабельдері және ілеспе механикалық жабдық, т.б. сияқты қуатқа қатысты басқа салаларға кеңейтіп жатырмыз. Біздің мақсатымыз – жаһандық тұтынушы базамыз үшін бір реттік электр жабдықтары мен бөлшектерді жеткізу платформасын құру.

company company

Біз ең жоғары сапалы өнімдерді жеткізу үшін қатаң сапаны бақылау жүйемізге сенеміз. Біздің 200 қызметкердің 46-сы инженерлік тәжірибе. Біздің сапа жүйемізге мыналар үшін біліктілік кіреді:

● Қытайдың Трансформаторлар сапасын бақылау ұлттық орталығы

● ISO-9001:2008 сапа менеджменті жүйесі

● ISO-14001:2004 Қоршаған ортаны басқару жүйесі

● OHSMS18000 Денсаулық және қауіпсіздік жүйесі

certificate
