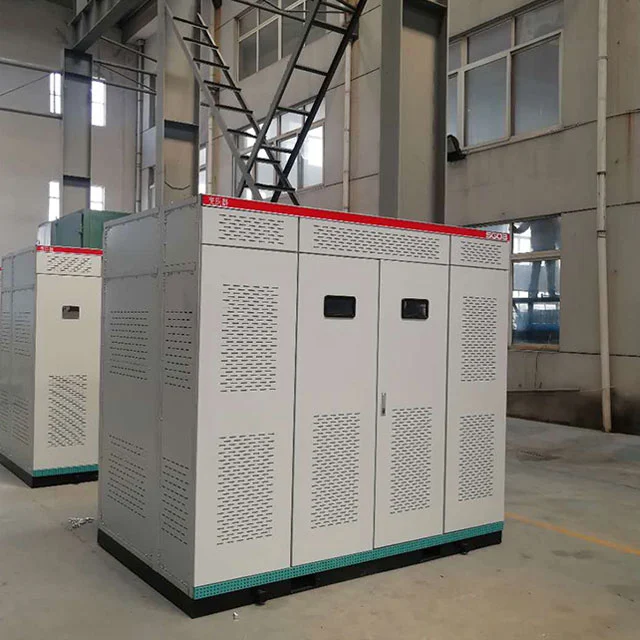

SGOB 50kva құрғақ трансформаторы өнеркәсіптік, коммерциялық және тұрғын үй қолданбаларының кең ауқымында сенімділік, тиімділік және әмбебаптық үшін әзірленген қуатты түрлендірудің заманауи құрылғысы. Номиналды қуат қуаты 50 киловольт-ампер (ква) бұл трансформатор заманауи электр жүйелерінің өсіп келе жатқан энергия қажеттіліктерін қанағаттандыру үшін жасалған.
Трансформатордың құрғақ үлгідегі конструкциясы ядро мен орамдарды қаптау үшін жоғары сапалы, жалынға төзімді материалдарды пайдаланудың негізгі ерекшелігі болып табылады. Бұл оқшаулағыш майдың қажеттілігін жояды, бұл трансформаторды қауіпсіз пайдалануды және техникалық қызмет көрсетуді жеңілдетеді. Құрғақ дизайн сонымен қатар майдың ағуы мен өрт қаупін азайтып, жалпы қауіпсіздік пен сенімділікті арттырады.
Тиімділік - SGOB 50ква құрғақ трансформаторының тағы бір белгісі. Ол оңтайлы деңгейде жұмыс істеуін қамтамасыз ете отырып, қуатты беру кезінде энергия жоғалуын азайтуға арналған. Бұл электр энергиясына шоттарды үнемдеуге ықпал етеді және соңғы пайдаланушының қоршаған ортаға тигізетін ізін азайтады.
Дизайн тұрғысынан трансформатор ықшам және тегіс, ең аз орын алады, сонымен бірге тасымалдау мен орнатуды жеңілдетеді. Бұл оны шектеулі аумақтарда орнату үшін тамаша етеді, жалпы орнату шығындары мен уақытын азайтады.
SGOB 50ква құрғақ трансформаторы сонымен қатар асқын ток, асқын кернеу және температура релелерін қоса, жетілдірілген қорғаныс жүйелерімен мақтана алады. Бұл мүмкіндіктер ақаулар мен ауытқулардан жан-жақты қорғауды қамтамасыз етеді, персонал мен жабдықтың қауіпсіздігін қамтамасыз етеді және ықтимал тоқтап қалулар мен зақымдардың алдын алады.
Трансформатор жоғары сапалы материалдармен және дәл техникамен жасалған, бұл оны ең қатал ортада берік және сенімді етеді. Оның берік конструкциясы ұзақ мерзімді өнімділікті қамтамасыз етеді және техникалық қызмет көрсету мен жөндеу қажеттілігін азайтады.
Сонымен қатар, SGOB 50kva құрғақ трансформаторы арнайы қуат талаптары мен қолданба қажеттіліктерін қанағаттандыру үшін теңшелетін опцияларды ұсынады. Бұған әр түрлі кернеу деңгейлері, кіріс және шығыс қосылымдары және монтаждау конфигурациялары кіреді, бұл соңғы пайдаланушының қолданыстағы электр инфрақұрылымына үздіксіз интеграцияны қамтамасыз етеді.
ӨНІМ ЕРЕКШЕЛІКТЕРІ
Shanghai Industrial Transformer Co., Ltd. шығарған эпоксидті шайыр құйылған 50 ква құрғақ трансформатор алдыңғы қатарлы шетелдік технологияны енгізу арқылы Шэньян трансформатор ғылыми-зерттеу институтымен бірлесіп әзірленген және жобаланған. Өнімнің сенімділік индексі халықаралық озық деңгейге жетті.
SGOB 50kva құрғақ трансформаторы қауіпсіз, отқа төзімді және отқа төзімді, ластанбайды және тікелей жүктеме орталығында орнатуға болады. Ол техникалық қызмет көрсетуді қажет етпейді, орнату оңай, кешенді пайдалану құны төмен, шығыны аз, ылғалға төзімділігі жақсы, 100% ылғалдылықта қалыпты жұмыс істей алады және өшірілгеннен кейін алдын ала кептірмей іске қосуға болады. Оның ішінара разряды аз, шуы төмен, жылуды тарату функциясы күшті және ауаны мәжбүрлі салқындату жағдайында 150% номиналды жүктемеде жұмыс істей алады.
SGOB 50kva құрғақ трансформаторы қазір көпқабатты ғимараттарда, сауда орталықтарында, әуежайларда, станцияларда, доктарда, метроларда, зауыттарда, жерасты тарату станцияларында, теңіздегі мұнай бұрғылау платформаларында, электр станцияларында және қоршаған ортасы мен пайдалану жағдайлары қатаң басқа жерлерде кеңінен қолданылады.
Main materials and features
Катушка өткізгіш ретінде F класты оқшауланған мыс сымын және оқшаулау ретінде шыны талшықты және эпоксидті шайырлы композициялық материалды пайдаланады. Оның кеңею коэффициенті мыс өткізгішіне жақын және жақсы соққыға төзімділігі, температураның өзгеруіне төзімділігі және жарықшақтарға төзімділігі бар. Шыны талшықтары мен эпоксидті шайырдың барлық компоненттері өздігінен сөнеді және жануды жалғастырмайды. Сонымен қатар, жоғары вольтты катушка эпоксидті шайырмен 1 мбар вакуумдық күйде құйылады және катушканың ішінара разрядының аз болуын қамтамасыз ететін катушка ішінде көпіршіктер болмайды. Бұл ретте трансформатордың шығыны тиімді төмендейді.
Трансформатордың темір өзегі 30EH120 сериялы жоғары өткізгіштігі бар суықтай илектелген кремний болаттан жасалған, Nippon Steel, Жапониядан әкелінген, 45° толық қиғаш қосылыстары және төрт деңгейлі қадамдық қабаттасуы бар реттелген дәнді бағдары бар парақтардан жасалған. Темір өзегінің беті ылғал мен тот баспау үшін оқшаулағыш шайырлы бояумен тығыздалған, ал екі қысқыш пен бекіткіште коррозияға қарсы қорғаныс қабаттары бар. Бүкіл темір өзегі қабатталмаған темір қамыт пен болат тарту пластинасының құрылымын қабылдайды, ол жүктемесіз жоғалтуды, жүксіз токты және темір өзек шуын тиімді азайтады.
Төмен вольтты және жоғары ток катушкалары үшін қысқа тұйықталу кезінде қысқа тұйықталу кернеуі үлкен, ал төмен кернеулі бұрылыстардың саны аз. Төмен кернеу тогы неғұрлым үлкен болса, сым орамасының түрін пайдаланған кезде тұрақсыз амперлік айналымдар мәселесі соғұрлым айқын болады. Жылу бөлу мәселесін де ескеру қажет. Осы уақытта төмен кернеу үшін фольга орамасын пайдалану жоғарыда аталған мәселелерді жақсы шеше алады. Ең алдымен, фольга бұйымдарында осьтік бұрылыстар және осьтік орамның спираль бұрыштары жоқ. Жоғары және төмен вольтты орамалардың амперлік бұрылыстары теңестіріледі, ал қысқа тұйықталу кезінде трансформатордың осьтік кернеуі аз болады. Екіншіден, оның жұқа оқшаулауының арқасында көп қабатты ауа арналарын процесте өз қалауы бойынша орнатуға болады, сонымен қатар жылуды тарату мәселесі де жақсырақ шешіледі. Орамның ішкі дәнекерлеуі толық автоматты фольга орау машинасында ксенонды қорғаныс дәнекерлеуін қабылдайды, оның дәлдігі жоғары, дәнекерлеуге төзімділігі төмен және сыртқы дәнекерлеу процесі жоқ. Орам қабаттарының арасында DMD оқшаулауы қолданылады, ал ұштары тығыздалады және орамадан кейін шайырмен өңделеді.
Төмен шу, жоғары жел қысымы, әдемі сыртқы түрі және т. Температура реттегіші трансформатор жұмысының қауіпсіздігі мен сенімділігін арттыру үшін интеллектуалды температура реттегішін қабылдайды.
ӨНІМ СИПАТТАМАСЫ
Эпоксидті шайырмен оқшауланған құрғақ түрдегі трансформатор өте қауіпсіз өнім. Оны тікелей жүктеме орталығында орнатуға болады. Ол 100% ылғалдылық жағдайында алдын ала кептірмей жақсы жұмыс істейді. Ол құрылыс алаңында, сауда орталығында, әуежайда, станцияда, портта, метрода, зауытта, жерасты электр тарату станциясында, теңіздегі мұнай бұрғылау платформасында, электр станциясында және т.
ӨНІМ ЕРЕКШЕЛІКТЕРІ
● Отқа төзімді
● Moisture resistance
● Оңай техникалық қызмет көрсету және орнату
● Қолайсыз орта жағдайларында жақсы жүгіру
● Ластанбайтын өнім
● Кешенді жұмыс кезінде аз шығын
ПАРАМЕТРЛЕР
МОДЕЛЬ | ЖҮКТЕГІ ЖОҒАЛУ ЖОҚ (W) |
ЖҮКТЕГІ ЖОҒАЛУ (120%) |
ЕМПЕНЦИЯ (%) |
ЖҮКТЕП ЖҮРГІЗУ ТОҒЫ (%) |
ШУ ДЕҢГЕЙІ (Lpa) дБ |
САЛМАҚ (КГ) |
SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
МОДЕЛЬ | ӨЛШЕМ(ММ) | |||||||||
a | b | c | d | e | f | g | h | K1 | K2 | |
SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
МОДЕЛЬ | Сыйымдылық (КВА) |
LENGTH (ММ) |
WIDTH (MM) | БИІК (ММ) |
БОЙЫНША (мм) | Горизонтальды (мм) | САЛМАҚ (КГ) |
SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
КОМПАНИЯ ПРОФИЛЬІ
Shanghai Industry Transformers Co., Ltd (SGOB) электр тарату жабдықтарының толық спектрін жеткізуші болып табылады. Біздің өнімдерге мыналар кіреді:
● Майлы трансформаторлар
● 35КВ майлы трансформаторлар
● Экспоксидті шайырлы оқшаулағыш құрғақ түрдегі күштік трансформаторлар
● Amorphous alloy distribution transformers
● Фотоэлектрлік трансформаторлар
● Жел энергиясының трансформаторлары
● Қорап типті қосалқы станция трансформаторлары
Біздің компания 2007 жылы құрылған және бүгінде 40 000 шаршы метр шеберханасы және 200-ден астам қызметкері бар. Біздің өнімдер электр энергиясын өндіру және тарату, көмір өндіру, металлургия, мұнай және газ, химия, құрылыс, порттар, әуежайлар, теміржол және коммуналдық инфрақұрылым сияқты салаларда кеңінен қолданылады.
Біз сондай-ақ электр шкафтары мен қоршаулары, коммутациялық қораптар сияқты тиісті жабдықты шығарамыз Қазіргі уақытта біз өнім желісін ыстық шөгулі қосқыштар, электр кабельдері және тиісті механикалық жабдықтар т.б. сияқты басқа қуатқа қатысты салаларға кеңейтеміз. Біздің мақсатымыз бір терезе құру. жаһандық тұтынушы базамыз үшін электр жабдықтары мен бөлшектерді жеткізу платформасы.
Біз ең жоғары сапалы өнімдерді жеткізу үшін қатаң сапаны бақылау жүйемізге сенеміз. Біздің 200 қызметкердің 46-сы инженерлік тәжірибе. Біздің сапа жүйемізге мыналар үшін біліктілік кіреді:
● Қытайдың Трансформаторлар сапасын бақылау ұлттық орталығы
● ISO-9001:2008 сапа менеджменті жүйесі
● ISO-14001:2004 Қоршаған ортаны басқару жүйесі
● OHSMS18000 Денсаулық және қауіпсіздік жүйесі
Біздің патенттеріміз:
Біздің өндірістік және сапаны сынау мүмкіндіктеріміз мыналарды қамтиды:
● Автоматты фольганы орау
● Сандық силиконды болат төсеу және кесу
● Fully automatic vacuum drying oven and varnish line
● HAEFLY ішінара разрядты тексеру құралы
● HAEFLY қуат анализаторы
● HAEFLY гармоникалық анализаторы
Нәтиже – инфрақұрылымға инвестицияны барынша ұлғайту үшін жоғары тиімділік, төмен қуат шығыны және төмен шуылдың тамаша өнімі.
