Өнім Сипаттамасы

SGOB 160ква құрғақ трансформаторы сенімді және тиімді қуат көзін қажет ететін өнеркәсіптік, коммерциялық және мекемелік қолданбалардың кең ауқымына арналған премиум электр құрылғысы болып табылады. Номиналды қуат қуаты 160 киловольт-ампер (ква) бұл трансформатор тіпті ең талап етілетін орталарда ерекше өнімділік пен сенімділікті қамтамасыз ететін электротехниканың шыңын білдіреді.

Негізгі мүмкіндіктер мен артықшылықтар:

Құрғақ типті дизайн:

SGOB 160kva құрғақ трансформаторы құйылған шайыр немесе вакуумды қысыммен сіңдірілген (VPI) оқшаулау жүйесін пайдаланады, бұл дәстүрлі май толтырылған трансформаторлармен байланысты майдың ағуы мен өрт қаупін болдырмайды. Бұл құрғақ үлгідегі дизайн қауіпсіздікті арттырады, техникалық қызмет көрсету талаптарын азайтады және шектеулі кеңістіктерде оңай орнатуға мүмкіндік береді.

Жоғары тиімділік:

Жетілдірілген материалдармен және құрылыс техникасымен жасалған трансформатор жоғары тиімділік деңгейіне жетеді, энергия шығынын азайтады және пайдалану шығындарын азайтады. Бұл жалпы шығындарды үнемдеуге және экологиялық тұрақтылыққа ықпал етеді.

Төзімділік пен сенімділік:

Built to withstand extreme temperatures, vibrations, and other harsh environmental conditions, the SGOB 160kva Dry Transformer ensures long-term performance and reliability. Its robust construction and high-quality components ensure that it can handle varying loads and adapt to peak power demands.

Теңшеу опциялары:

Трансформатор әртүрлі кернеу деңгейлерін, кіріс және шығыс қосылымдарын және орнату конфигурацияларын қоса алғанда, теңшеу опцияларының ауқымын ұсынады. Бұл түпкі пайдаланушыларға трансформаторды олардың нақты талаптарына сәйкес келтіруге мүмкіндік береді, оның әмбебаптығы мен пайдалылығын арттырады.

Сәйкестік және қауіпсіздік:

SGOB 160kva құрғақ трансформаторы оның қауіпсіздігі мен сенімділігін қамтамасыз ете отырып, халықаралық стандарттар мен ережелерге сәйкес келеді. Өндірушілер трансформатордың салалық стандарттарға, соның ішінде электромагниттік үйлесімділікке (ЭМС), қысқа тұйықталуға төтеп беру мүмкіндіктеріне және жылу өнімділігіне қатысты стандарттарға сәйкестігін тексеру үшін қатаң сынақтар мен сертификаттау процестерін жүргізеді.

Қолданбалар:

Өнеркәсіптік: Өндірістік зауыттарда, тау-кен жұмыстарында және басқа да ауыр өндірістік орталарда қолдануға жарамды, трансформатор машиналарды, жабдықтарды және басқару жүйелерін тұрақты қуатпен қамтамасыз етеді.

Коммерциялық: кеңсе ғимараттары, бөлшек сауда дүкендері, денсаулық сақтау нысандары және басқа да коммерциялық мекемелер үшін мінсіз, трансформатор әртүрлі құрылғылар мен жүйелердің жұмыс қажеттіліктерін қолдайды, өнімділік пен тұтынушылардың қанағаттануын қамтамасыз етеді.

Институционалдық: Білім беру мекемелері, үкіметтік ғимараттар және басқа да қоғамдық нысандар үшін өте қолайлы, трансформатор маңызды қызметтер мен инфрақұрылым үшін сенімді қуат көзін қамтамасыз етеді.

Индустриялық трендтер мен инновациялар:

SGOB 160kva құрғақ трансформатор өнеркәсібі технология мен материалтану саласындағы жетістіктерге негізделген үздіксіз дамып келеді. Өндірушілер трансформатордың тиімділігін, беріктігін және қауіпсіздік мүмкіндіктерін арттыру үшін зерттеулер мен әзірлемелерге инвестиция салуда. Бұған трансформатордың жылу және электрлік көрсеткіштерін жақсарту үшін аморфты металл өзектер мен экологиялық таза оқшаулау жүйелері сияқты жетілдірілген материалдарды пайдалану кіреді.

Сонымен қатар, сала қашықтан бақылау, диагностика және болжамды техникалық қызмет көрсетуді қамтамасыз ету үшін смарт желі интеграциясы мен заттар интернеті (IoT) технологияларына назар аударады. Бұл инновациялар трансформатордың жұмыс тиімділігін арттырады, тоқтау уақытын азайтады және оның қызмет ету мерзімін ұзартады.

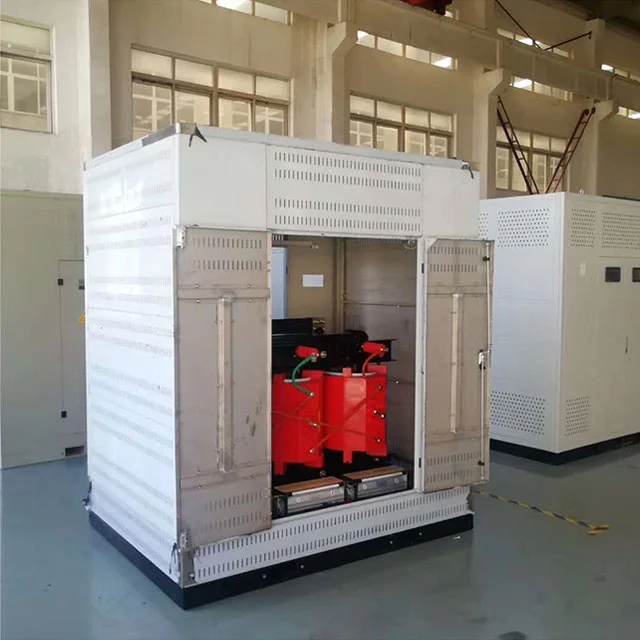

160kva Dry Transformer

ӨНІМ ЕРЕКШЕЛІКТЕРІ

Shanghai Industrial Transformer Co., Ltd. шығарған эпоксидті шайыр құйылған 160 ква құрғақ трансформатор алдыңғы қатарлы шетелдік технологияны енгізу арқылы Шеньян трансформатор ғылыми-зерттеу институтымен бірлесіп әзірленген және жобаланған. Өнімнің сенімділік индексі халықаралық озық деңгейге жетті.

SGOB 160ква құрғақ трансформатор қауіпсіз, отқа төзімді және отқа төзімді, ластанбайды және тікелей жүктеме орталығында орнатуға болады. Ол техникалық қызмет көрсетуді қажет етпейді, орнату оңай, кешенді пайдалану құны төмен, шығыны аз, ылғалға төзімділігі жақсы, 100% ылғалдылықта қалыпты жұмыс істей алады және өшірілгеннен кейін алдын ала кептірмей іске қосуға болады. Оның ішінара разряды аз, шуы төмен, жылуды тарату функциясы күшті және ауаны мәжбүрлі салқындату жағдайында 150% номиналды жүктемеде жұмыс істей алады.

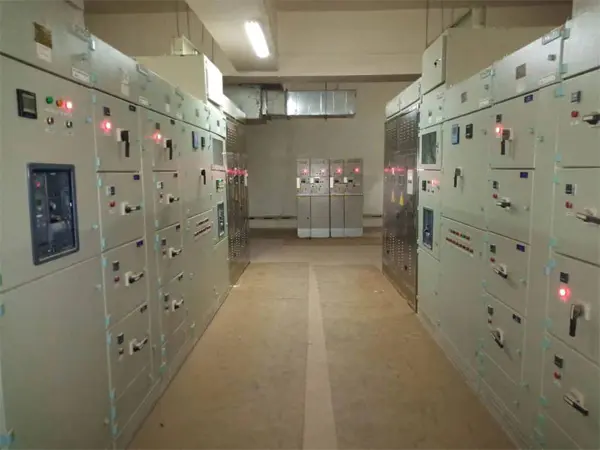

SGOB 160kva құрғақ трансформатор қазір көпқабатты ғимараттарда, сауда орталықтарында, әуежайларда, станцияларда, доктарда, метроларда, зауыттарда, жерасты тарату станцияларында, теңіздегі мұнай бұрғылау платформаларында, электр станцияларында және қоршаған ортасы мен пайдалану жағдайлары қатал басқа жерлерде кеңінен қолданылады.

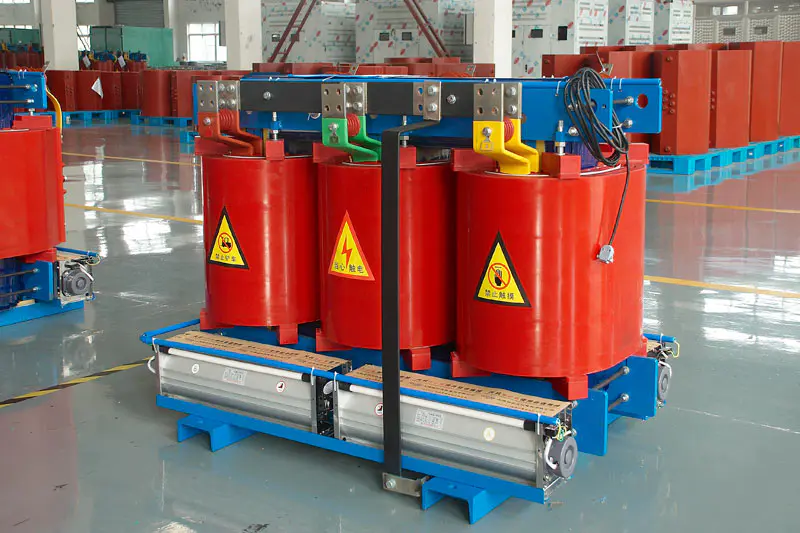

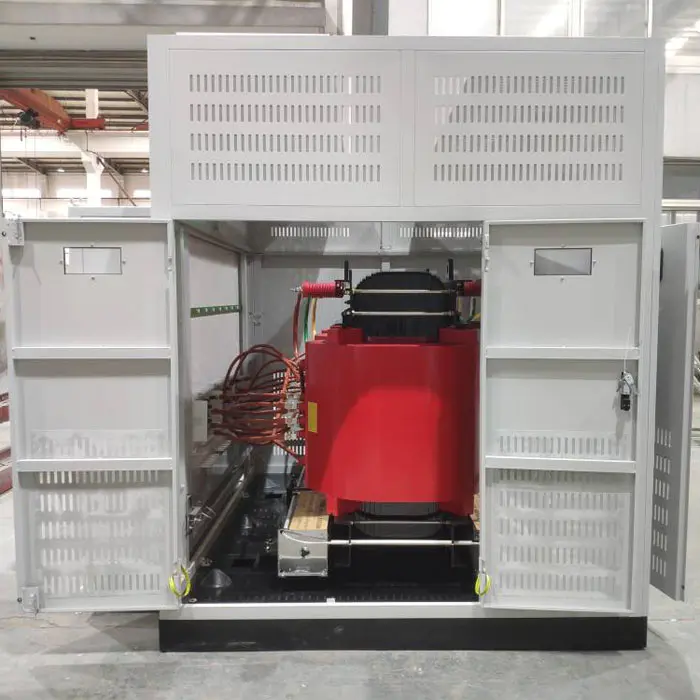

160kva Dry Transformer

Негізгі материалдар мен ерекшеліктері

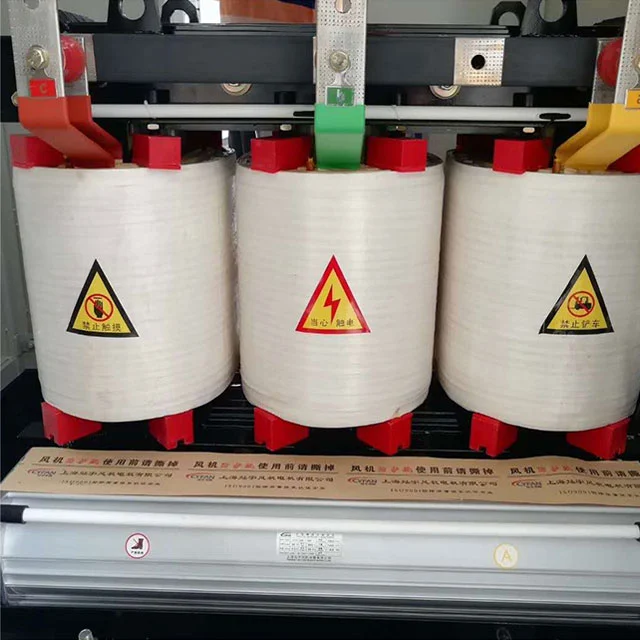

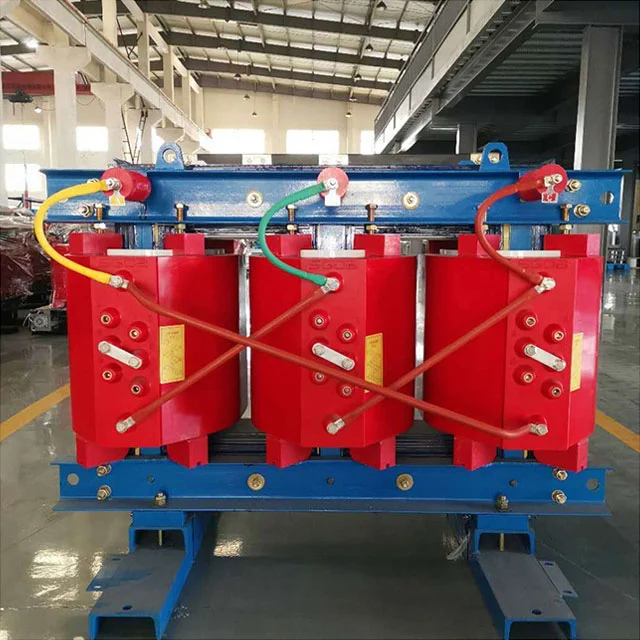

Катушка өткізгіш ретінде F класты оқшауланған мыс сымын және оқшаулау ретінде шыны талшықты және эпоксидті шайырлы композициялық материалды пайдаланады. Оның кеңею коэффициенті мыс өткізгішіне жақын және жақсы соққыға төзімділігі, температураның өзгеруіне төзімділігі және жарықшақтарға төзімділігі бар. Шыны талшықтары мен эпоксидті шайырдың барлық компоненттері өздігінен сөнеді және жануды жалғастырмайды. Сонымен қатар, жоғары вольтты катушка эпоксидті шайырмен 1 мбар вакуумдық күйде құйылады және катушканың ішінара разрядының аз болуын қамтамасыз ететін катушка ішінде көпіршіктер болмайды. Бұл ретте трансформатордың шығыны тиімді төмендейді.

Трансформатордың темір өзегі 30EH120 сериялы жоғары өткізгіштігі бар суықтай илектелген кремний болаттан жасалған, Nippon Steel, Жапониядан әкелінген, 45° толық қиғаш қосылыстары және төрт деңгейлі қадамдық қабаттасуы бар реттелген дәнді бағдары бар парақтардан жасалған. Темір өзегінің беті ылғал мен тот баспау үшін оқшаулағыш шайырлы бояумен тығыздалған, ал екі қысқыш пен бекіткіште коррозияға қарсы қорғаныс қабаттары бар. Бүкіл темір өзегі қабатталмаған темір қамыт пен болат тарту пластинасының құрылымын қабылдайды, ол жүктемесіз жоғалтуды, жүксіз токты және темір өзек шуын тиімді азайтады.

Төмен вольтты және жоғары ток катушкалары үшін қысқа тұйықталу кезінде қысқа тұйықталу кернеуі үлкен, ал төмен кернеулі бұрылыстардың саны аз. Төмен кернеу тогы неғұрлым үлкен болса, сым орамасының түрін пайдаланған кезде тұрақсыз амперлік айналымдар мәселесі соғұрлым айқын болады. Жылу бөлу мәселесін де ескеру қажет. Осы уақытта төмен кернеу үшін фольга орамасын пайдалану жоғарыда аталған мәселелерді жақсы шеше алады. Ең алдымен, фольга бұйымдарында осьтік бұрылыстар және осьтік орамның спираль бұрыштары жоқ. Жоғары және төмен вольтты орамалардың амперлік бұрылыстары теңестіріледі, ал қысқа тұйықталу кезінде трансформатордың осьтік кернеуі аз болады. Екіншіден, оның жұқа оқшаулауының арқасында көп қабатты ауа арналарын процесте өз қалауы бойынша орнатуға болады, сонымен қатар жылуды тарату мәселесі де жақсырақ шешіледі. Орамның ішкі дәнекерлеуі толық автоматты фольга орау машинасында ксенонды қорғаныс дәнекерлеуін қабылдайды, оның дәлдігі жоғары, дәнекерлеуге төзімділігі төмен және сыртқы дәнекерлеу процесі жоқ. Орам қабаттарының арасында DMD оқшаулауы қолданылады, ал ұштары тығыздалады және орамадан кейін шайырмен өңделеді.

Төмен шу, жоғары жел қысымы, әдемі сыртқы түрі және т. Температура реттегіші трансформатор жұмысының қауіпсіздігі мен сенімділігін арттыру үшін интеллектуалды температура реттегішін қабылдайды.

160kva Dry Transformer

ӨНІМ СИПАТТАМАСЫ

Эпоксидті шайырмен оқшауланған құрғақ түрдегі трансформатор өте қауіпсіз өнім. Оны тікелей жүктеме орталығында орнатуға болады. Ол 100% ылғалдылық жағдайында алдын ала кептірмей жақсы жұмыс істейді. Ол құрылыс алаңында, сауда орталығында, әуежайда, станцияда, портта, метрода, зауытта, жерасты электр тарату станциясында, теңіздегі мұнай бұрғылау платформасында, электр станциясында және т.

ӨНІМ ЕРЕКШЕЛІКТЕРІ

● Отқа төзімді

● Ылғалға төзімділік

● Оңай техникалық қызмет көрсету және орнату

● Қолайсыз орта жағдайларында жақсы жүгіру

● Ластанбайтын өнім

● Кешенді жұмыс кезінде аз шығын

Dry Transformer

ПАРАМЕТРЛЕР

МОДЕЛЬ	ЖҮКТЕГІ ЖОҒАЛУ ЖОҚ (W)	ЖҮКТЕГІ ЖОҒАЛУ (120%)	ЕМПЕНЦИЯ (%)	ЖҮКТЕП ЖҮРГІЗУ ТОҒЫ (%)	ШУ ДЕҢГЕЙІ (Lpa) дБ	САЛМАҚ (КГ)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

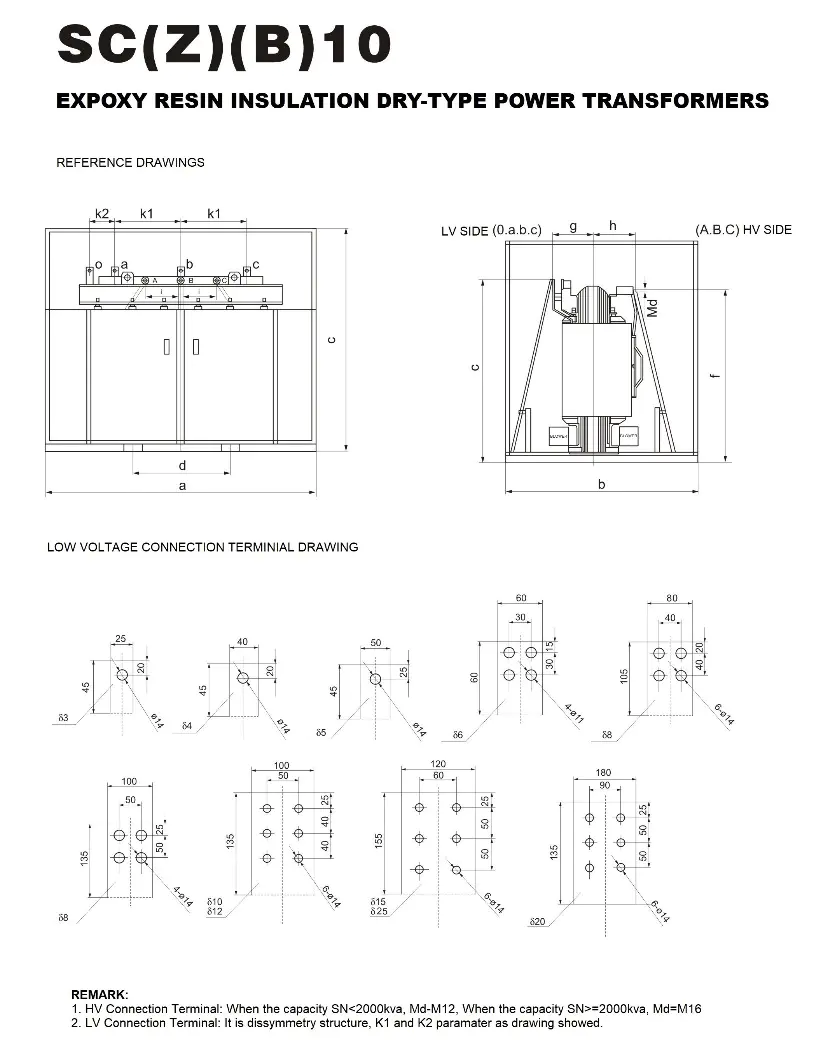

МОДЕЛЬ	ӨЛШЕМ(ММ)
МОДЕЛЬ	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

МОДЕЛЬ	Сыйымдылық (КВА)	ҰЗЫНДЫҚ (ММ)	WIDTH (MM)	БИІК (ММ)	БОЙЫНША (мм)	Горизонтальды (мм)	САЛМАҚ (КГ)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

COMPANY PROFILE

Shanghai Industry Transformers Co., Ltd (SGOB) электр тарату жабдықтарының толық спектрін жеткізуші болып табылады. Біздің өнімдерге мыналар кіреді:

● Майлы трансформаторлар

● 35КВ майлы трансформаторлар

● Экспоксидті шайырлы оқшаулағыш құрғақ түрдегі күштік трансформаторлар

● Аморфты қорытпалы тарату трансформаторлары

● Фотоэлектрлік трансформаторлар

● Жел энергиясының трансформаторлары

● Қорап типті қосалқы станция трансформаторлары

company company

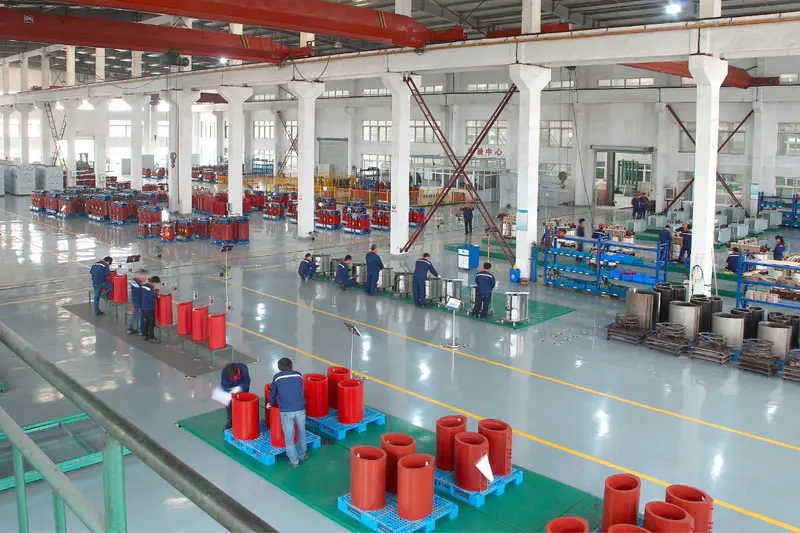

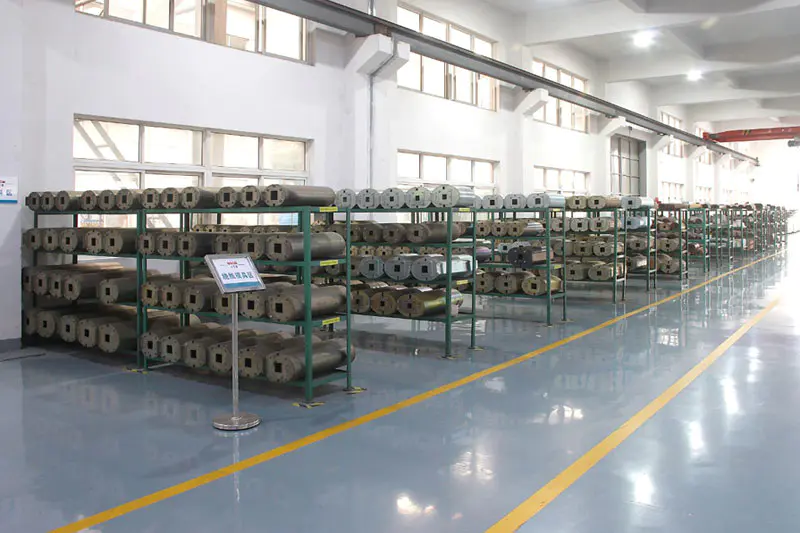

Біздің компания 2007 жылы құрылған және бүгінде 40 000 шаршы метр шеберханасы және 200-ден астам қызметкері бар. Біздің өнімдер электр энергиясын өндіру және тарату, көмір өндіру, металлургия, мұнай және газ, химия, құрылыс, порттар, әуежайлар, теміржол және коммуналдық инфрақұрылым сияқты салаларда кеңінен қолданылады.

company

Біз сондай-ақ электр шкафтары мен қоршаулары, коммутациялық қораптар сияқты тиісті жабдықты шығарамыз Қазіргі уақытта біз өнім желісін ыстық шөгулі қосқыштар, электр кабельдері және тиісті механикалық жабдықтар т.б. сияқты басқа қуатқа қатысты салаларға кеңейтеміз. Біздің мақсатымыз бір терезе құру. жаһандық тұтынушы базамыз үшін электр жабдықтары мен бөлшектерді жеткізу платформасы.

company company

Біз ең жоғары сапалы өнімдерді жеткізу үшін қатаң сапаны бақылау жүйемізге сенеміз. Біздің 200 қызметкердің 46-сы инженерлік тәжірибе. Біздің сапа жүйемізге мыналар үшін біліктілік кіреді:

● Қытайдың Трансформаторлар сапасын бақылау ұлттық орталығы

● ISO-9001:2008 сапа менеджменті жүйесі

● ISO-14001:2004 Қоршаған ортаны басқару жүйесі

● OHSMS18000 Денсаулық және қауіпсіздік жүйесі
