Өнеркәсіптік секторда SGOB 80ква құрғақ трансформаторлары ауыр жүкті жабдықтар мен жүйелердің үздіксіз жұмысын қамтамасыз ететін машиналар мен процестерді автоматтандыруда маңызды рөл атқарады. Олардың жоғары қуат жүктемелеріне төтеп беру қабілеті оларды сенімділік пен тиімділік маңызды болып табылатын өндіріс, тау-кен өндіру және энергия өндіру сияқты қолданбалар үшін өте қолайлы етеді. Бұл трансформаторлардың құрғақ үлгідегі конструкциясы майдың ағуы мен өрт қаупін болдырмайды, қауіпсіздікті арттырады және тоқтау уақытын азайтады.
SGOB 80ква құрғақ трансформаторы әртүрлі секторлар бойынша электр энергиясын тарату мен пайдалануда шешуші буын ретінде қызмет ететін электр өнеркәсібіндегі негізгі компонент болып табылады. Номиналды қуат қуаты 80 киловольт-ампер (ква) бұл трансформатор өнеркәсіптік, коммерциялық және тұрғын үй қолданбаларының әртүрлі қуат қажеттіліктерін қанағаттандыруға арналған.
Өнеркәсіптік секторда SGOB 80ква құрғақ трансформаторлары ауыр жүкті жабдықтар мен жүйелердің үздіксіз жұмысын қамтамасыз ететін машиналар мен процестерді автоматтандыруда маңызды рөл атқарады. Олардың жоғары қуат жүктемелеріне төтеп беру қабілеті оларды сенімділік пен тиімділік маңызды болып табылатын өндіріс, тау-кен өндіру және энергия өндіру сияқты қолданбалар үшін өте қолайлы етеді. Бұл трансформаторлардың құрғақ үлгідегі конструкциясы майдың ағуы мен өрт қаупін болдырмайды, қауіпсіздікті арттырады және тоқтау уақытын азайтады.
Коммерциялық секторда SGOB 80ква құрғақ трансформаторлары бөлшек сауда, кеңсе ғимараттары мен денсаулық сақтау нысандарын қоса алғанда, әртүрлі бизнес операцияларын қуаттандыру үшін өте маңызды. Олардың ықшам дизайны және орнатудың қарапайымдылығы оларды тар кеңістіктерге орнатуға өте ыңғайлы етеді, орнату және техникалық қызмет көрсету кезінде бұзылуды азайтады. Трансформаторлардың энергияны үнемдейтін жұмысы сонымен қатар саланың жасыл энергия шешімдеріне көбірек назар аударуына сәйкес келетін шығындарды үнемдеуге және қоршаған ортаның тұрақтылығына ықпал етеді.
Тұрғын үй қолданбалары сонымен қатар 80 ква құрғақ трансформаторлардың әмбебаптығы мен сенімділігін пайдаланады. Үйлер мен пәтерлерде бұл трансформаторлар әртүрлі құрылғылар мен жүйелерді тұрақты және қауіпсіз қуат көзімен қамтамасыз етіп, күнделікті тіршілік әрекеттерінің үзіліссіз болуын қамтамасыз етеді. Олардың әртүрлі жүктемелерге төтеп беру және ең жоғары қуат сұраныстарына бейімделу қабілеті оларды заманауи үй шаруашылықтары үшін сенімді таңдау етеді.
Сонымен қатар, SGOB 80ква құрғақ трансформаторлар өнеркәсібі технология мен материалтанудағы жетістіктерге негізделген үздіксіз дамып келеді. Өндірушілер трансформаторлардың тиімділігін, беріктігін және қауіпсіздік мүмкіндіктерін арттыру үшін зерттеулер мен әзірлемелерге инвестиция салуда. Бұған трансформаторлардың жылу және электрлік көрсеткіштерін жақсарту үшін эпоксидті шайыр және кремний болат сияқты жетілдірілген материалдарды пайдалану кіреді.
In addition, the industry is focusing on customization and flexibility to meet the unique power needs of different applications. Manufacturers offer a range of options, including various voltage levels, input and output connections, and mounting configurations, allowing end-users to tailor the transformers to their specific requirements.
Нормативтік талаптарға сәйкестік SGOB 80ква құрғақ трансформаторлар өнеркәсібінің тағы бір маңызды аспектісі болып табылады. Өндірушілер трансформаторлардың сенімділігі мен қауіпсіздігін қамтамасыз ету үшін реттеуші органдар белгілеген қатаң қауіпсіздік және өнімділік стандарттарын сақтауы керек. Бұған трансформаторлардың салалық стандарттар мен ережелерге сәйкестігін тексеру үшін қатаң сынақтар мен сертификаттау процестерін жүргізу кіреді.
ӨНІМ ЕРЕКШЕЛІКТЕРІ
Shanghai Industrial Transformer Co., Ltd. шығарған эпоксидті шайыр құйылған 80 ква құрғақ трансформатор алдыңғы қатарлы шетелдік технологияны енгізу арқылы Шеньян трансформатор ғылыми-зерттеу институтымен бірлесіп әзірленген және жобаланған. Өнімнің сенімділік индексі халықаралық озық деңгейге жетті.
SGOB 80kva құрғақ трансформаторы қауіпсіз, отқа төзімді және отқа төзімді, ластанбайды және тікелей жүктеме орталығында орнатуға болады. Ол техникалық қызмет көрсетуді қажет етпейді, орнату оңай, кешенді пайдалану құны төмен, шығыны аз, ылғалға төзімділігі жақсы, 100% ылғалдылықта қалыпты жұмыс істей алады және өшірілгеннен кейін алдын ала кептірмей іске қосуға болады. Оның ішінара разряды аз, шуы төмен, жылуды тарату функциясы күшті және ауаны мәжбүрлі салқындату жағдайында 150% номиналды жүктемеде жұмыс істей алады.
SGOB 80kva құрғақ трансформаторы қазір көпқабатты ғимараттарда, сауда орталықтарында, әуежайларда, станцияларда, доктарда, метроларда, зауыттарда, жерасты тарату станцияларында, теңіздегі мұнай бұрғылау платформаларында, электр станцияларында және қоршаған ортасы мен пайдалану жағдайлары қатал басқа жерлерде кеңінен қолданылады.
Негізгі материалдар мен ерекшеліктері
Катушка өткізгіш ретінде F класты оқшауланған мыс сымын және оқшаулау ретінде шыны талшықты және эпоксидті шайырлы композициялық материалды пайдаланады. Оның кеңею коэффициенті мыс өткізгішіне жақын және жақсы соққыға төзімділігі, температураның өзгеруіне төзімділігі және жарықшақтарға төзімділігі бар. Шыны талшықтары мен эпоксидті шайырдың барлық компоненттері өздігінен сөнеді және жануды жалғастырмайды. Сонымен қатар, жоғары вольтты катушка эпоксидті шайырмен 1 мбар вакуумдық күйде құйылады және катушканың ішінара разрядының аз болуын қамтамасыз ететін катушка ішінде көпіршіктер болмайды. Бұл ретте трансформатордың шығыны тиімді төмендейді.
Трансформатордың темір өзегі 30EH120 сериялы жоғары өткізгіштігі бар суықтай илектелген кремний болаттан жасалған, Nippon Steel, Жапониядан әкелінген, 45° толық қиғаш қосылыстары және төрт деңгейлі қадамдық қабаттасуы бар реттелген дәнді бағдары бар парақтардан жасалған. Темір өзегінің беті ылғал мен тот баспау үшін оқшаулағыш шайырлы бояумен тығыздалған, ал екі қысқыш пен бекіткіште коррозияға қарсы қорғаныс қабаттары бар. Бүкіл темір өзегі қабатталмаған темір қамыт пен болат тарту пластинасының құрылымын қабылдайды, ол жүктемесіз жоғалтуды, жүксіз токты және темір өзек шуын тиімді азайтады.
Төмен вольтты және жоғары ток катушкалары үшін қысқа тұйықталу кезінде қысқа тұйықталу кернеуі үлкен, ал төмен кернеулі бұрылыстардың саны аз. Төмен кернеу тогы неғұрлым үлкен болса, сым орамасының түрін пайдаланған кезде тұрақсыз амперлік айналымдар мәселесі соғұрлым айқын болады. Жылу бөлу мәселесін де ескеру қажет. Осы уақытта төмен кернеу үшін фольга орамасын пайдалану жоғарыда аталған мәселелерді жақсы шеше алады. Ең алдымен, фольга бұйымдарында осьтік бұрылыстар және осьтік орамның спираль бұрыштары жоқ. Жоғары және төмен вольтты орамалардың амперлік бұрылыстары теңестіріледі, ал қысқа тұйықталу кезінде трансформатордың осьтік кернеуі аз болады. Екіншіден, оның жұқа оқшаулауының арқасында көп қабатты ауа арналарын процесте өз қалауы бойынша орнатуға болады, сонымен қатар жылуды тарату мәселесі де жақсырақ шешіледі. Орамның ішкі дәнекерлеуі толық автоматты фольга орау машинасында ксенонды қорғаныс дәнекерлеуін қабылдайды, оның дәлдігі жоғары, дәнекерлеуге төзімділігі төмен және сыртқы дәнекерлеу процесі жоқ. Орам қабаттарының арасында DMD оқшаулауы қолданылады, ал ұштары тығыздалады және орамадан кейін шайырмен өңделеді.
Төмен шу, жоғары жел қысымы, әдемі сыртқы түрі және т. Температура реттегіші трансформатор жұмысының қауіпсіздігі мен сенімділігін арттыру үшін интеллектуалды температура реттегішін қабылдайды.
ӨНІМ СИПАТТАМАСЫ

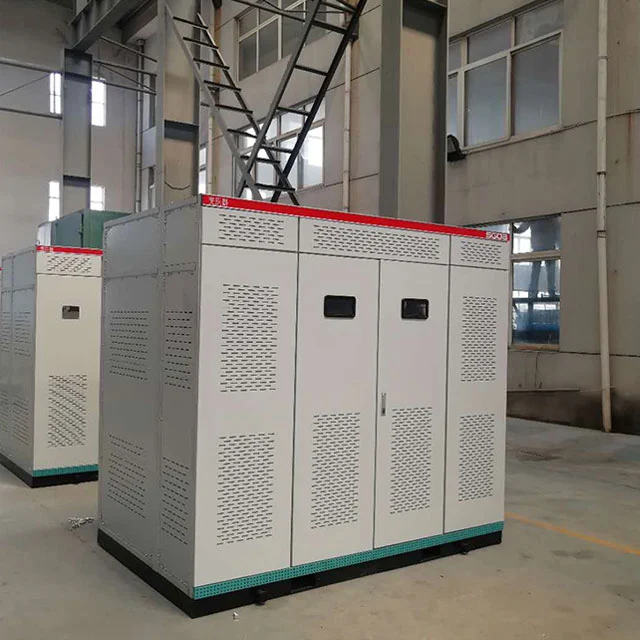

Эпоксидті шайырмен оқшауланған құрғақ түрдегі трансформатор өте қауіпсіз өнім. Оны тікелей жүктеме орталығында орнатуға болады. Ол 100% ылғалдылық жағдайында алдын ала кептірмей жақсы жұмыс істейді. Ол құрылыс алаңында, сауда орталығында, әуежайда, станцияда, портта, метрода, зауытта, жерасты электр тарату станциясында, теңіздегі мұнай бұрғылау платформасында, электр станциясында және т.
ӨНІМ ЕРЕКШЕЛІКТЕРІ
● Fire-resistant
● Ылғалға төзімділік
● Оңай техникалық қызмет көрсету және орнату
● Қолайсыз орта жағдайларында жақсы жүгіру
● Ластанбайтын өнім
● Кешенді жұмыс кезінде аз шығын
PARAMETERS
| МОДЕЛЬ | ЖҮКТЕГІ ЖОҒАЛУ ЖОҚ (W) |
ЖҮКТЕГІ ЖОҒАЛУ (120%) |
ЕМПЕНЦИЯ (%) |
NOLOAD CURRENT (%) |
ШУ ДЕҢГЕЙІ (Lpa) дБ |
САЛМАҚ (КГ) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| МОДЕЛЬ | ӨЛШЕМ(ММ) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| МОДЕЛЬ | Сыйымдылық (КВА) |
LENGTH (ММ) |
WIDTH (MM) | БИІК (ММ) |
БОЙЫНША (мм) | Горизонтальды (мм) | САЛМАҚ (КГ) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
КОМПАНИЯ ПРОФИЛЬІ
Shanghai Industry Transformers Co., Ltd (SGOB) электр тарату жабдықтарының толық спектрін жеткізуші болып табылады. Біздің өнімдерге мыналар кіреді:
● Майлы трансформаторлар
● 35КВ майлы трансформаторлар
● Экспоксидті шайырлы оқшаулағыш құрғақ түрдегі күштік трансформаторлар
● Аморфты қорытпалы тарату трансформаторлары
● Фотоэлектрлік трансформаторлар
● Wind power transformers
● Қорап типті қосалқы станция трансформаторлары
Our company was founded in 2007 and today has a 40,000sqm workshop and more than 200 employees. Our products are widely used in a broad range of industries such as power generation and distribution, coal production, metallurgy, oil and gas, chemicals, construction, ports, airports, railway and municipal infrastructure.
We also produce related equipment such as electrical cabinets and enclosures, switchgear boxes Currently, we are expanding our product line into other power-related areas like hot shrink connectors, electrical cables and associated mechanical equipment etc. Our goal is to build a one-stop electrical equipment and parts supply platform for our global customer base.
Біз ең жоғары сапалы өнімдерді жеткізу үшін қатаң сапаны бақылау жүйемізге сенеміз. Біздің 200 қызметкердің 46-сы инженерлік тәжірибе. Біздің сапа жүйемізге мыналар үшін біліктілік кіреді:
● Қытайдың Трансформаторлар сапасын бақылау ұлттық орталығы
● ISO-9001:2008 сапа менеджменті жүйесі
● ISO-14001:2004 Қоршаған ортаны басқару жүйесі
● OHSMS18000 Денсаулық және қауіпсіздік жүйесі
Біздің патенттеріміз:
Біздің өндірістік және сапаны сынау мүмкіндіктеріміз мыналарды қамтиды:
● Automatic foil winding
● Сандық силиконды болат төсеу және кесу
● Толық автоматты вакуумды кептіру пеші және лак желісі
● HAEFLY ішінара разрядты тексеру құралы
● HAEFLY қуат анализаторы
● HAEFLY гармоникалық анализаторы
Нәтиже – инфрақұрылымға инвестицияны барынша ұлғайту үшін жоғары тиімділік, төмен қуат шығыны және төмен шуылдың тамаша өнімі.
