Трансформатордың жетілдірілген салқындату жүйесі шудың ластануын және жылудың пайда болуын барынша азайта отырып, оның тиімді және тыныш жұмыс істеуін қамтамасыз етеді. Бұл трансформатордың қызмет ету мерзімін ұзартып қана қоймай, жалпы пайдаланушы тәжірибесін жақсартады. Энергия тиімділігіне баса назар аудара отырып, SGOB 1600kva құрғақ трансформаторы энергияның жоғалуын азайту және жүктемеге қуат беруді барынша арттыру үшін жоғары сапалы материалдар мен заманауи өндіріс әдістерін пайдаланады.

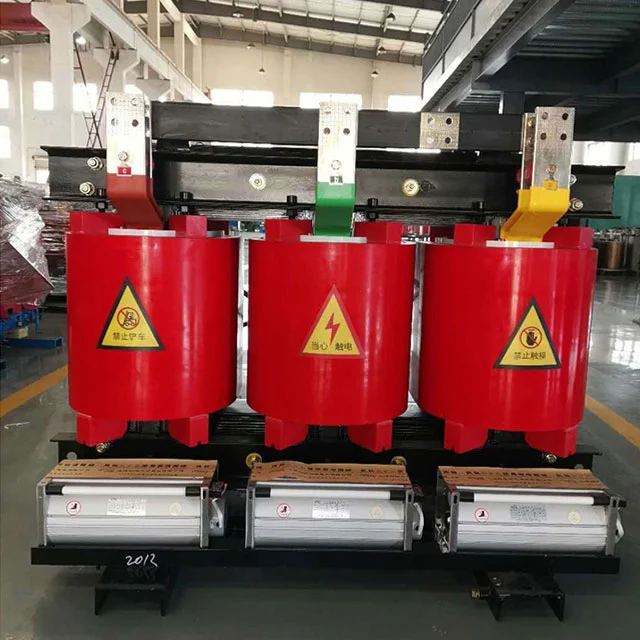

SGOB 1600kva құрғақ трансформаторы заманауи өнеркәсіптік және коммерциялық қолданбалардың жоғары қуат талаптарын қанағаттандыруға арналған премиум электр құрылғысы болып табылады. 1600 киловольт-ампер (ква) қуатты қуаты бар бұл трансформатор әртүрлі параметрлерде теңдесі жоқ өнімділікті қамтамасыз ету үшін дәлдік, сенімділік пен тиімділікті біріктіреді.
SGOB 1600kva құрғақ трансформаторы майдың ағуы мен қоршаған ортаның ластану қаупін болдырмайтын құрғақ типтегі дизайнымен ерекшеленеді. Бұл оны жаһандық тұрақтылық күш-жігеріне сәйкес келетін экологиялық таза шешімге айналдырады. Оның ықшам ізі мен берік конструкциясы оны кеңістік шектеулі орталарда орнатуға мүмкіндік береді, ал берік құрылымы ұзақ сенімділік пен үздіксіз жұмыс істеуге кепілдік береді.
Трансформатордың жетілдірілген салқындату жүйесі шудың ластануын және жылудың пайда болуын барынша азайта отырып, оның тиімді және тыныш жұмыс істеуін қамтамасыз етеді. Бұл трансформатордың қызмет ету мерзімін ұзартып қана қоймай, жалпы пайдаланушы тәжірибесін жақсартады. Энергия тиімділігіне баса назар аудара отырып, SGOB 1600kva құрғақ трансформаторы энергияның жоғалуын азайту және жүктемеге қуат беруді барынша арттыру үшін жоғары сапалы материалдар мен заманауи өндіріс әдістерін пайдаланады.
The SGOB 1600kva Dry Transformer is designed to support substantial loads, making it an ideal choice for applications where high power demands are consistent and critical. From manufacturing facilities and data centers to healthcare institutions and educational campuses, this transformer is ready to deliver reliable power where and when it's needed.
Техникалық сипаттамаларына қоса, SGOB 1600kva құрғақ трансформаторы тұтынушылардың нақты талаптарын қанағаттандыру үшін теңшеу опцияларының ауқымын ұсынады. Оның модульдік дизайны оңай қол жеткізуге және қызмет көрсетуге мүмкіндік береді, бос уақытты және техникалық қызмет көрсету шығындарын азайтады. Бұл бизнестің энергия тұтынуын оңтайландыруына, көміртегі ізін азайтуға және энергия төлемдеріне ақша үнемдеуге мүмкіндік береді.
SGOB бренді сапа мен сенімділіктің синонимі болып табылады, ал 1600 ква құрғақ трансформатор да ерекшелік емес. Ол барлық тиісті салалық стандарттар мен ережелерге сәйкес келеді, бұл оның әртүрлі қолданбаларда пайдалану үшін қауіпсіз және сәйкестігін қамтамасыз етеді. Керемет өнімділігі мен икемділігімен SGOB 1600kva құрғақ трансформаторы ең жақсысын талап ететін бизнес үшін тамаша таңдау болып табылады.
ӨНІМ ЕРЕКШЕЛІКТЕРІ
Shanghai Industrial Transformer Co., Ltd. шығарған эпоксидті шайыр құйылған 1600 ква құрғақ трансформатор алдыңғы қатарлы шетелдік технологияны енгізу арқылы Шэньян трансформатор ғылыми-зерттеу институтымен бірлесіп әзірленген және жобаланған. Өнімнің сенімділік индексі халықаралық озық деңгейге жетті.
SGOB 1600kva құрғақ трансформаторы қауіпсіз, отқа төзімді және отқа төзімді, ластанбайды және тікелей жүктеме орталығында орнатуға болады. Ол техникалық қызмет көрсетуді қажет етпейді, орнату оңай, кешенді пайдалану құны төмен, шығыны аз, ылғалға төзімділігі жақсы, 100% ылғалдылықта қалыпты жұмыс істей алады және өшірілгеннен кейін алдын ала кептірмей іске қосуға болады. Оның ішінара разряды аз, шуы төмен, жылуды тарату функциясы күшті және ауаны мәжбүрлі салқындату жағдайында 150% номиналды жүктемеде жұмыс істей алады.
SGOB 1600kva құрғақ трансформатор қазір көпқабатты ғимараттарда, сауда орталықтарында, әуежайларда, станцияларда, доктарда, метроларда, зауыттарда, жерасты тарату станцияларында, теңіздегі мұнай бұрғылау платформаларында, электр станцияларында және қоршаған ортасы мен пайдалану жағдайлары қатал басқа жерлерде кеңінен қолданылады.
Негізгі материалдар мен ерекшеліктері
Катушка өткізгіш ретінде F класты оқшауланған мыс сымын және оқшаулау ретінде шыны талшықты және эпоксидті шайырлы композициялық материалды пайдаланады. Оның кеңею коэффициенті мыс өткізгішіне жақын және жақсы соққыға төзімділігі, температураның өзгеруіне төзімділігі және жарықшақтарға төзімділігі бар. Шыны талшықтары мен эпоксидті шайырдың барлық компоненттері өздігінен сөнеді және жануды жалғастырмайды. Сонымен қатар, жоғары вольтты катушка эпоксидті шайырмен 1 мбар вакуумдық күйде құйылады және катушканың ішінара разрядының аз болуын қамтамасыз ететін катушка ішінде көпіршіктер болмайды. Бұл ретте трансформатордың шығыны тиімді төмендейді.
Трансформатордың темір өзегі 30EH120 сериялы жоғары өткізгіштігі бар суықтай илектелген кремний болаттан жасалған, Nippon Steel, Жапониядан әкелінген, 45° толық қиғаш қосылыстары және төрт деңгейлі қадамдық қабаттасуы бар реттелген дәнді бағдары бар парақтардан жасалған. Темір өзегінің беті ылғал мен тот баспау үшін оқшаулағыш шайырлы бояумен тығыздалған, ал екі қысқыш пен бекіткіште коррозияға қарсы қорғаныс қабаттары бар. Бүкіл темір өзегі қабатталмаған темір қамыт пен болат тарту пластинасының құрылымын қабылдайды, ол жүктемесіз жоғалтуды, жүксіз токты және темір өзек шуын тиімді азайтады.
Төмен вольтты және жоғары ток катушкалары үшін қысқа тұйықталу кезінде қысқа тұйықталу кернеуі үлкен, ал төмен кернеулі бұрылыстардың саны аз. Төмен кернеу тогы неғұрлым үлкен болса, сым орамасының түрін пайдаланған кезде тұрақсыз амперлік айналымдар мәселесі соғұрлым айқын болады. Жылу бөлу мәселесін де ескеру қажет. Осы уақытта төмен кернеу үшін фольга орамасын пайдалану жоғарыда аталған мәселелерді жақсы шеше алады. Ең алдымен, фольга бұйымдарында осьтік бұрылыстар және осьтік орамның спираль бұрыштары жоқ. Жоғары және төмен вольтты орамалардың амперлік бұрылыстары теңестіріледі, ал қысқа тұйықталу кезінде трансформатордың осьтік кернеуі аз болады. Екіншіден, оның жұқа оқшаулауының арқасында көп қабатты ауа арналарын процесте өз қалауы бойынша орнатуға болады, сонымен қатар жылуды тарату мәселесі де жақсырақ шешіледі. Орамның ішкі дәнекерлеуі толық автоматты фольга орау машинасында ксенонды қорғаныс дәнекерлеуін қабылдайды, оның дәлдігі жоғары, дәнекерлеуге төзімділігі төмен және сыртқы дәнекерлеу процесі жоқ. Орам қабаттарының арасында DMD оқшаулауы қолданылады, ал ұштары тығыздалады және орамадан кейін шайырмен өңделеді.
Төмен шу, жоғары жел қысымы, әдемі сыртқы түрі және т. Температура реттегіші трансформатор жұмысының қауіпсіздігі мен сенімділігін арттыру үшін интеллектуалды температура реттегішін қабылдайды.
ӨНІМ СИПАТТАМАСЫ
Эпоксидті шайырмен оқшауланған құрғақ түрдегі трансформатор өте қауіпсіз өнім. Оны тікелей жүктеме орталығында орнатуға болады. Ол 100% ылғалдылық жағдайында алдын ала кептірмей жақсы жұмыс істейді. Ол құрылыс алаңында, сауда орталығында, әуежайда, станцияда, портта, метрода, зауытта, жерасты электр тарату станциясында, теңіздегі мұнай бұрғылау платформасында, электр станциясында және т.
ӨНІМ ЕРЕКШЕЛІКТЕРІ
● Отқа төзімді
● Ылғалға төзімділік
● Оңай техникалық қызмет көрсету және орнату
● Қолайсыз орта жағдайларында жақсы жүгіру
● Ластанбайтын өнім
● Кешенді жұмыс кезінде аз шығын
PARAMETERS
| МОДЕЛЬ | ЖҮКТЕГІ ЖОҒАЛУ ЖОҚ (W) |
LOAD LOSS (120%) |
ЕМПЕНЦИЯ (%) |
NOLOAD CURRENT (%) |
ШУ ДЕҢГЕЙІ (Lpa) дБ |
САЛМАҚ (КГ) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| МОДЕЛЬ | ӨЛШЕМ(ММ) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| МОДЕЛЬ | CAPACITY (KVA) | ҰЗЫНДЫҚ (ММ) |
WIDTH (MM) |
HEIGHT (ММ) |
БОЙЫНША (мм) | Горизонтальды (мм) | САЛМАҚ (КГ) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
КОМПАНИЯ ПРОФИЛЬІ
Shanghai Industry Transformers Co., Ltd (SGOB) электр тарату жабдықтарының толық спектрін жеткізуші болып табылады. Біздің өнімдерге мыналар кіреді:
● Майлы трансформаторлар
● 35КВ майлы трансформаторлар
● Экспоксидті шайырлы оқшаулағыш құрғақ түрдегі күштік трансформаторлар
● Аморфты қорытпалы тарату трансформаторлары
● Фотоэлектрлік трансформаторлар
● Жел энергиясының трансформаторлары
● Қорап типті қосалқы станция трансформаторлары
Біздің компания 2007 жылы құрылған және бүгінде 40 000 шаршы метр шеберханасы және 200-ден астам қызметкері бар. Біздің өнімдер электр энергиясын өндіру және тарату, көмір өндіру, металлургия, мұнай және газ, химия, құрылыс, порттар, әуежайлар, теміржол және коммуналдық инфрақұрылым сияқты салаларда кеңінен қолданылады.
Біз сондай-ақ электр шкафтары мен қоршаулары, коммутациялық қораптар сияқты тиісті жабдықты шығарамыз Қазіргі уақытта біз өнім желісін ыстық шөгулі қосқыштар, электр кабельдері және тиісті механикалық жабдықтар т.б. сияқты басқа қуатқа қатысты салаларға кеңейтеміз. Біздің мақсатымыз бір терезе құру. жаһандық тұтынушы базамыз үшін электр жабдықтары мен бөлшектерді жеткізу платформасы.
Біз ең жоғары сапалы өнімдерді жеткізу үшін қатаң сапаны бақылау жүйемізге сенеміз. Біздің 200 қызметкердің 46-сы инженерлік тәжірибе. Біздің сапа жүйемізге мыналар үшін біліктілік кіреді:
● Қытайдың Трансформаторлар сапасын бақылау ұлттық орталығы
● ISO-9001:2008 сапа менеджменті жүйесі
● ISO-14001:2004 Қоршаған ортаны басқару жүйесі
● OHSMS18000 Денсаулық және қауіпсіздік жүйесі
Біздің патенттеріміз:
Біздің өндірістік және сапаны сынау мүмкіндіктеріміз мыналарды қамтиды:
● Автоматты фольганы орау
● Сандық силиконды болат төсеу және кесу
● Толық автоматты вакуумды кептіру пеші және лак желісі
● HAEFLY ішінара разрядты тексеру құралы
● HAEFLY қуат анализаторы
● HAEFLY гармоникалық анализаторы
Нәтиже – инфрақұрылымға инвестицияны барынша ұлғайту үшін жоғары тиімділік, төмен қуат шығыны және төмен шуылдың тамаша өнімі.
