SGOB 200kva құрғақ трансформаторды тарату индустриясы технологиялық жетістіктер мен тұрақтылық бастамаларының арқасында үздіксіз дамып келеді. Өндірушілер трансформаторлардың тиімділігін, беріктігін және қауіпсіздік мүмкіндіктерін арттыру үшін зерттеулер мен әзірлемелерге инвестиция салуда. Бұған жылу және электрлік өнімділікті жақсарту үшін аморфты металл өзектер мен экологиялық таза оқшаулау жүйелері сияқты жетілдірілген материалдарды пайдалану кіреді.
SGOB 200ква құрғақ трансформаторы электр қуатын тарату индустриясындағы электр жабдықтарының эволюциясы мен күрделілігінің куәсі болып табылады. Кәсіпорындар мен мекемелер сенімді, тиімді және қоршаған ортаға зиянсыз қуат шешімдерін іздеген сайын, SGOB 200ква құрғақ трансформаторы кең ауқымды қолданбалар үшін таңдаулы таңдау ретінде пайда болды.
Электр қуатын тарату индустриясы технологиядағы жетістіктерге, тұрақтылық бастамаларына және тұтынушылардың дамып келе жатқан сұраныстарына байланысты елеулі өзгерістерді бастан өткеруде. Трансформаторлар электр желісінің маңызды құрамдас бөлігі ретінде қуатты тиімді түрлендіру және таратуда шешуші рөл атқарады. Құрғақ түрдегі трансформаторлар, әсіресе, дәстүрлі маймен толтырылған трансформаторлармен салыстырғанда қауіпсіздіктің жоғарылауына, техникалық қызмет көрсету талаптарының төмендеуіне және қоршаған ортаға пайдасын арттыруға байланысты танымал болды.
SGOB 200ква құрғақ трансформатор: өнеркәсіптің негізгі үлестері:
Тиімділік пен сенімділік:
200 киловольт-ампер (ква) номиналды қуат сыйымдылығымен SGOB 200 ква құрғақ трансформаторы энергия шығындарын азайтып, пайдалану шығындарын азайтатын ерекше тиімділікті ұсынады. Оның берік конструкциясы ұзақ мерзімді сенімділікті қамтамасыз етеді, бұл бизнеске тұрақты қуат көздерін сақтауға және қымбат тұратын үзілістерді болдырмауға мүмкіндік береді.
Тұрақтылық:
Құрғақ үлгідегі дизайн трансформатор майы сияқты қауіпті материалдарды пайдалануды болдырмайды, қоршаған ортаға тиетін ізді азайтады және қауіпті қалдықтарды кәдеге жарату бойынша барған сайын қатаң ережелерді сақтайды. Бұл жалпы тұрақтылық күш-жігеріне ықпал етеді және жасыл технологияларды қабылдаудың өсіп келе жатқан тенденциясына сәйкес келеді.
Әмбебаптығы және теңшеу:
SGOB 200ква құрғақ трансформаторы әртүрлі өндірістік, коммерциялық және институционалдық қажеттіліктерді қанағаттандыру үшін жеткілікті әмбебап. Өндірушілер әр түрлі кернеу деңгейлерін, кіріс және шығыс конфигурацияларын және монтаждау механизмдерін қоса, теңшеу опцияларын ұсынады, бұл соңғы пайдаланушыларға трансформаторды өздерінің нақты талаптарына сәйкес келтіруге мүмкіндік береді.
Сәйкестік және қауіпсіздік:
Трансформатор оның қауіпсіздігі мен сенімділігін қамтамасыз ете отырып, халықаралық стандарттар мен ережелерге сәйкес келеді. Қатаң сынақтар мен сертификаттау процестері оның салалық стандарттарға, соның ішінде электромагниттік үйлесімділікке (ЭМС), қысқа тұйықталуға төтеп беру мүмкіндіктеріне және жылу өнімділігіне қатысты стандарттарға сәйкестігін тексереді.
Өнеркәсіптегі қолданбалар:
Өнеркәсіптік: Өндірістік зауыттарда, тау-кен жұмыстарында және басқа да ауыр орталарда SGOB 200ква құрғақ трансформатор операциялық тиімділік пен өнімділікті қамтамасыз ететін машиналарды, жабдықтарды және басқару жүйелерін қолдайды.
Коммерциялық: кеңсе ғимараттары, бөлшек сауда дүкендері, денсаулық сақтау нысандары және басқа да коммерциялық мекемелер үшін жарамды, трансформатор құрылғыларды, жарықтандыруды, HVAC жүйелерін және басқа маңызды инфрақұрылымды тұрақты қуатпен қамтамасыз етеді.
Институционалдық: Білім беру мекемелеріне, үкіметтік ғимараттарға және басқа да қоғамдық нысандарға арналған трансформатор қауіпсіздік пен пайдалану тиімділігін арттырып, маңызды қызметтер үшін сенімді қуат береді.
Индустриялық трендтер мен инновациялар:
Электр қуатын тарату саласы технологиялық жетістіктер мен тұрақтылық бастамаларының арқасында үздіксіз дамып келеді. Өндірушілер трансформаторлардың тиімділігін, беріктігін және қауіпсіздік мүмкіндіктерін арттыру үшін зерттеулер мен әзірлемелерге инвестиция салуда. Бұған жылу және электрлік өнімділікті жақсарту үшін аморфты металл өзектер мен экологиялық таза оқшаулау жүйелері сияқты жетілдірілген материалдарды пайдалану кіреді.
Сонымен қатар, смарт желі технологиялары мен заттар интернеті (IoT) интеграциясы саланы өзгертеді. Қашықтан бақылау, диагностика және болжамды техникалық қызмет көрсету мүмкіндіктері өндірушілер мен соңғы пайдаланушыларға трансформатор жұмысын оңтайландыруға, тоқтау уақытын қысқартуға және олардың қызмет ету мерзімін ұзартуға мүмкіндік береді.
ӨНІМ ЕРЕКШЕЛІКТЕРІ

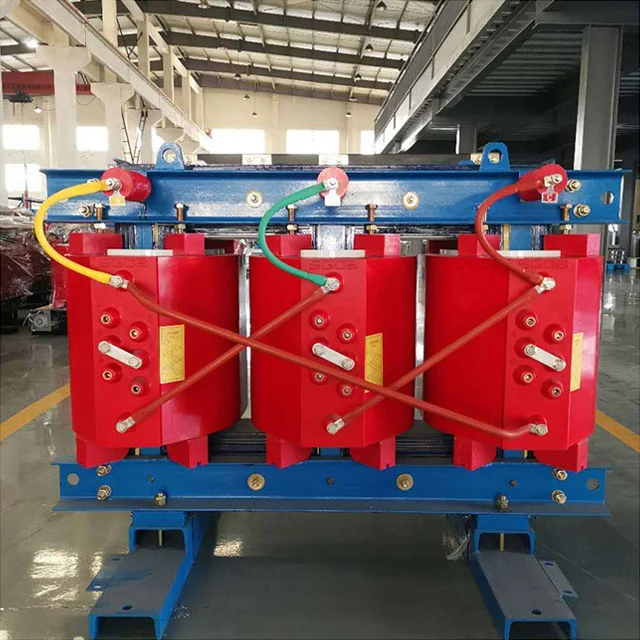

Shanghai Industrial Transformer Co., Ltd. шығарған эпоксидті шайыр құйылған 200 ква құрғақ трансформатор алдыңғы қатарлы шетелдік технологияны енгізу арқылы Шеньян трансформатор ғылыми-зерттеу институтымен бірлесіп әзірленген және жобаланған. Өнімнің сенімділік индексі халықаралық озық деңгейге жетті.
SGOB 200kva құрғақ трансформатор қауіпсіз, отқа төзімді және отқа төзімді, ластанбайды және тікелей жүктеме орталығында орнатуға болады. Ол техникалық қызмет көрсетуді қажет етпейді, орнату оңай, кешенді пайдалану құны төмен, шығыны аз, ылғалға төзімділігі жақсы, 100% ылғалдылықта қалыпты жұмыс істей алады және өшірілгеннен кейін алдын ала кептірмей іске қосуға болады. Оның ішінара разряды аз, шуы төмен, жылуды тарату функциясы күшті және ауаны мәжбүрлі салқындату жағдайында 150% номиналды жүктемеде жұмыс істей алады.
SGOB 200kva құрғақ трансформатор қазір көпқабатты ғимараттарда, сауда орталықтарында, әуежайларда, станцияларда, доктарда, метроларда, зауыттарда, жерасты тарату станцияларында, теңіздегі мұнай бұрғылау платформаларында, электр станцияларында және қоршаған ортасы мен пайдалану жағдайлары қатал басқа жерлерде кеңінен қолданылады.
Негізгі материалдар мен ерекшеліктері
Катушка өткізгіш ретінде F класты оқшауланған мыс сымын және оқшаулау ретінде шыны талшықты және эпоксидті шайырлы композициялық материалды пайдаланады. Оның кеңею коэффициенті мыс өткізгішіне жақын және жақсы соққыға төзімділігі, температураның өзгеруіне төзімділігі және жарықшақтарға төзімділігі бар. Шыны талшықтары мен эпоксидті шайырдың барлық компоненттері өздігінен сөнеді және жануды жалғастырмайды. Сонымен қатар, жоғары вольтты катушка эпоксидті шайырмен 1 мбар вакуумдық күйде құйылады және катушканың ішінара разрядының аз болуын қамтамасыз ететін катушка ішінде көпіршіктер болмайды. Бұл ретте трансформатордың шығыны тиімді төмендейді.
Трансформатордың темір өзегі 30EH120 сериялы жоғары өткізгіштігі бар суықтай илектелген кремний болаттан жасалған, Nippon Steel, Жапониядан әкелінген, 45° толық қиғаш қосылыстары және төрт деңгейлі қадамдық қабаттасуы бар реттелген дәнді бағдары бар парақтардан жасалған. Темір өзегінің беті ылғал мен тот баспау үшін оқшаулағыш шайырлы бояумен тығыздалған, ал екі қысқыш пен бекіткіште коррозияға қарсы қорғаныс қабаттары бар. Бүкіл темір өзегі қабатталмаған темір қамыт пен болат тарту пластинасының құрылымын қабылдайды, ол жүктемесіз жоғалтуды, жүксіз токты және темір өзек шуын тиімді азайтады.
Төмен вольтты және жоғары ток катушкалары үшін қысқа тұйықталу кезінде қысқа тұйықталу кернеуі үлкен, ал төмен кернеулі бұрылыстардың саны аз. Төмен кернеу тогы неғұрлым үлкен болса, сым орамасының түрін пайдаланған кезде тұрақсыз амперлік айналымдар мәселесі соғұрлым айқын болады. Жылу бөлу мәселесін де ескеру қажет. Осы уақытта төмен кернеу үшін фольга орамасын пайдалану жоғарыда аталған мәселелерді жақсы шеше алады. Ең алдымен, фольга бұйымдарында осьтік бұрылыстар және осьтік орамның спираль бұрыштары жоқ. Жоғары және төмен вольтты орамалардың амперлік бұрылыстары теңестіріледі, ал қысқа тұйықталу кезінде трансформатордың осьтік кернеуі аз болады. Екіншіден, оның жұқа оқшаулауының арқасында көп қабатты ауа арналарын процесте өз қалауы бойынша орнатуға болады, сонымен қатар жылуды тарату мәселесі де жақсырақ шешіледі. Орамның ішкі дәнекерлеуі толық автоматты фольга орау машинасында ксенонды қорғаныс дәнекерлеуін қабылдайды, оның дәлдігі жоғары, дәнекерлеуге төзімділігі төмен және сыртқы дәнекерлеу процесі жоқ. Орам қабаттарының арасында DMD оқшаулауы қолданылады, ал ұштары тығыздалады және орамадан кейін шайырмен өңделеді.
Төмен шу, жоғары жел қысымы, әдемі сыртқы түрі және т. Температура реттегіші трансформатор жұмысының қауіпсіздігі мен сенімділігін арттыру үшін интеллектуалды температура реттегішін қабылдайды.
ӨНІМ СИПАТТАМАСЫ
Эпоксидті шайырмен оқшауланған құрғақ түрдегі трансформатор өте қауіпсіз өнім. Оны тікелей жүктеме орталығында орнатуға болады. Ол 100% ылғалдылық жағдайында алдын ала кептірмей жақсы жұмыс істейді. Ол құрылыс алаңында, сауда орталығында, әуежайда, станцияда, портта, метрода, зауытта, жерасты электр тарату станциясында, теңіздегі мұнай бұрғылау платформасында, электр станциясында және т.
ӨНІМ ЕРЕКШЕЛІКТЕРІ
● Отқа төзімді
● Ылғалға төзімділік
● Оңай техникалық қызмет көрсету және орнату
● Қолайсыз орта жағдайларында жақсы жүгіру
● Ластанбайтын өнім
● Кешенді жұмыс кезінде аз шығын
ПАРАМЕТРЛЕР
| МОДЕЛЬ | ЖҮКТЕГІ ЖОҒАЛУ ЖОҚ (W) |
ЖҮКТЕГІ ЖОҒАЛУ (120%) |
ЕМПЕНЦИЯ (%) |
ЖҮКТЕП ЖҮРГІЗУ ТОҒЫ (%) |
ШУ ДЕҢГЕЙІ (Lpa) дБ |
САЛМАҚ (КГ) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| МОДЕЛЬ | ӨЛШЕМ(ММ) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| МОДЕЛЬ | Сыйымдылық (КВА) | ҰЗЫНДЫҚ (ММ) |
WIDTH (MM) | БИІК (ММ) |
БОЙЫНША (мм) | Горизонтальды (мм) | САЛМАҚ (КГ) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
КОМПАНИЯ ПРОФИЛЬІ
Shanghai Industry Transformers Co., Ltd (SGOB) электр тарату жабдықтарының толық спектрін жеткізуші болып табылады. Біздің өнімдерге мыналар кіреді:
● Oil-immersed transformers
● 35КВ майлы трансформаторлар
● Экспоксидті шайырлы оқшаулағыш құрғақ түрдегі күштік трансформаторлар
● Аморфты қорытпалы тарату трансформаторлары
● Фотоэлектрлік трансформаторлар
● Жел энергиясының трансформаторлары
● Қорап типті қосалқы станция трансформаторлары
Біздің компания 2007 жылы құрылған және бүгінде 40 000 шаршы метр шеберханасы және 200-ден астам қызметкері бар. Біздің өнімдер электр энергиясын өндіру және тарату, көмір өндіру, металлургия, мұнай және газ, химия, құрылыс, порттар, әуежайлар, теміржол және коммуналдық инфрақұрылым сияқты салаларда кеңінен қолданылады.
Біз сондай-ақ электр шкафтары мен қоршаулары, коммутациялық қораптар сияқты тиісті жабдықты шығарамыз Қазіргі уақытта біз өнім желісін ыстық шөгулі қосқыштар, электр кабельдері және тиісті механикалық жабдықтар т.б. сияқты басқа қуатқа қатысты салаларға кеңейтеміз. Біздің мақсатымыз бір терезе құру. жаһандық тұтынушы базамыз үшін электр жабдықтары мен бөлшектерді жеткізу платформасы.
We rely on our strict quality control system to deliver the highest quality products. Of our 200 employees, 46 are engineers experience. Our quality system includes qualifications for:
● Қытайдың Трансформаторлар сапасын бақылау ұлттық орталығы
● ISO-9001:2008 сапа менеджменті жүйесі
● ISO-14001:2004 Қоршаған ортаны басқару жүйесі
● OHSMS18000 Денсаулық және қауіпсіздік жүйесі
Біздің патенттеріміз:
Біздің өндірістік және сапаны сынау мүмкіндіктеріміз мыналарды қамтиды:
● Автоматты фольганы орау
● Сандық силиконды болат төсеу және кесу
● Толық автоматты вакуумды кептіру пеші және лак желісі
● HAEFLY ішінара разрядты тексеру құралы
● HAEFLY қуат анализаторы
● HAEFLY гармоникалық анализаторы
Нәтиже – инфрақұрылымға инвестицияны барынша ұлғайту үшін жоғары тиімділік, төмен қуат шығыны және төмен шуылдың тамаша өнімі.
