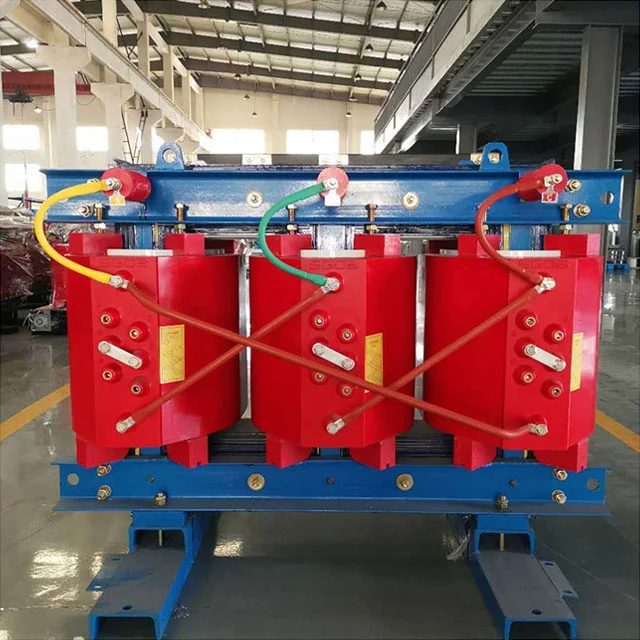

Кәсіби өндіруші ретінде, SGOB сізге 200 кВа-дің сапасын, 200 кВ-қа дейін, мысалы, 50 Гц құрғақ типті трансформатор, бұл сұйық оқшаулағыш ортасыз үш фазалы қуатты конверсиялау құралы болып табылады. Ішкі және экологиялық сезімтал аймақтарға арналған, ол техникалық қызмет көрсету және таратудың негізгі жабдықтары санатына жатады.
Жоғары сапалы 200 кВА-ның үш фазасы.
Орфинг жүйесі мыс өткізгіш пен шыны талшықты күшейтілген эпоксидті экопарциттік инсозицияны асырап алады, ол вакуум қысымымен құю арқылы глосьядролық тығыздайтын органға құрылады.
200 кВА-ның өзегі 50 Гц құрғақ типтегі трансформатор астыққа бағытталған кремний болат парағын толық қиғаш тігісті ламинациямен қабылдайды, ал беті ылғалдандыратын оқшаулағыш бояу қабатымен қапталған. Жылуды тарату арнасы үш өлшемді балкоммуникамен жасалған, ал жылуды тарату температуралық бақылау-аяқ желдеткіштің көмегімен белсенді түрде жүзеге асырылады.
Қосарланған терминалдарға арналған коррозияға төзімді мыс жолағы, екі жақты қызметке қол жеткізу. Қабық суық илектелген болат тақтайшалы бүрку технологиясын, ал шок сіңіргішті орнату интерфейсі төменгі жағында сақталған.
Жұмыс барысында желдету түтігі шаңнан босатылады, желдету түтіктеріндегі шаң жинақталуы шаң жинағыштарының теріс жабдықтарымен үнемі тазалайды. Қосылған терминалдардың бекітілуін алты айда бір рет тексеріп, оларды крутящий кілті бар ретпен бекітіңіз. Ылғалдылық шекті мәннен төмен болған кезде оқшаулауға төзімділік сынағы жүргізілуі керек. Өлшеу алдында барлық сыртқы қосылыстарды ажыратыңыз. Күтпеген қуат жеткіліксіз болғаннан кейін, жабдықты температура қайта іске қоспас бұрын қоршаған орта температурасына сәйкес келгенше тұруға рұқсат етіледі. Химиялық еріткіштер қабықтың бетін тазалауға тыйым салынады. Тек бейтарап жуғыш заттарды ғана қолдануға болады.
200 кВА 50ГЗ-нің үш фазалы құрғақ типтегі трансформатор Коммерциялық кешенді тарату бөлмесінде, госпиталды электрмен жабдықтау жүйесінде, Датахника орталығында, дәлдікпен жабдықтау цехында, дәл өңдеу шеберханасы, Порт-кафені тарату станциясы және метро станциясының тарату орталығы және отты және жарылғыш қорғауды қажет ететін басқа да жабық электр хабтары.
Кәдімгі құрғақ түрдегі трансформаторлармен салыстырғанда, 200 кВА-дағы вакуумды құю процесі 50 Гц құрғақ типтегі трансформатор орамалардағы ауа саңылауын жояды, ал жартылай разрядтар пломбаланған құрылымдарға қарағанда едәуір төмен. Эпоксидтер шайыры мен мыс өткізгіштің жылу кеңейту коэффициенті жылу велосипедінен туындаған оқшаулағыш қабаттың крекуляциясын болдырмас үшін сәйкес келеді. Үш өлшемді жылуды тарату құрылымының жылу алмасу тиімділігі дәстүрлі дана шырындардан асып түседі, ал температураның көтерілуі сол жүктеме бойынша азаяды. Барлық көлбеу буындардың негізгі технологиясы магнит стероны жоғалтуды азайтады, ал жүктелмеген ток саланың жалпы деңгейінен жақсы. Қорғаныс корпусының тотық профилактикалық қабаты тұз спрейін үдемелі сынақтан өткізеді, және ылғалды ортада металл бөлшектері үшін коррозия қаупі жоқ.
| Улгі | Жүктеме жоғалту жоқ (В) |
Жүктеме жоғалту (120%) |
Жетіктіру (%) |
НОСТАРДЫҢ ТАБЫСЫ (%) |
Шу деңгейі (LPA) дб |
Салмақ (КГ) |
| SC (b) 10-30 / 10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (b) 10-50 / 10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (b) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (b) 10-100 / 10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (b) 10-125 / 10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (b) 10-160 / 10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (b) 10-200 / 10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (b) 10-250 / 10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (b) 10-315 / 10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (b) 10-400 / 10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (b) 10-500 / 10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (b) 10-630 / 10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (b) 10-800 / 10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (b) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (b) 10-1250 / 10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (b) 10-1600 / 10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (b) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (b) 10-2500 / 10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (b) 10-3150 / 10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (b) 10-4000 / 10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Улгі | Өлшемі (мм) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (z) (b) 10-30 / 10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (z) (b) 10-50 / 10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (z) (b) 10-100 / 10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (z) (b) 10-125 / 10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (z) (b) 10-160 / 10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (z) (b) 10-200 / 10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (z) (b) 10-250 / 10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (z) (b) 10-315 / 10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (z) (b) 10-400 / 10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (z) (b) 10-500 / 10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (z) (b) 10-630 / 10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (z) (b) 10-800 / 10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (z) (b) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (z) (b) 10-1250 / 10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (z) (b) 10-1600 / 10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (z) (b) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (z) (b) 10-2500 / 10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (z) (b) 10-3150 / 10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (z) (b) 10-4000 / 10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Улгі | Сыйымдылығы (КВА) | Ұзындық (Мм) |
Ені (мм) | Биіктік (Мм) |
BONTIUDUDINNAL (мм) | Көлденең (мм) | Салмақ (кг) |
| SC (z) (b) 10-30 / 10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (z) (b) 10-50 / 10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (z) (b) 10-100 / 10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (z) (b) 10-125 / 10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (z) (b) 10-160 / 10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (z) (b) 10-200 / 10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (z) (b) 10-250 / 10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (z) (b) 10-315 / 10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (z) (b) 10-400 / 10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (z) (b) 10-500 / 10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (z) (b) 10-630 / 10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (z) (b) 10-800 / 10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (z) (b) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (z) (b) 10-1250 / 10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (z) (b) 10-1600 / 10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (z) (b) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (z) (b) 10-2500 / 10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (z) (b) 10-3150 / 10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (z) (b) 10-4000 / 10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Үш өлшемді салқындату құрылымы қосымша техникалық қызмет көрсетуді қажет ете ме?
Желдеткіш модулі подшипниктің тығыздағыш дизайнын қабылдайды және жинақталған жұмыс уақыты шекті мәнге, майлаусыз және техникалық қызмет көрсетусіз ауыстырады.
Тұз тұманының жоғары жағалаудағы аймақтардағы терминалды коррозияны қалай болдырмауға болады?
200 кВА-ның 200 кВА-ны 50hz фазасы 50hz құрғақ типіндегі трансформатор - бұл Nickel-мырыштың көп қабатты барлығын мультилярлы көп қабатты композитті композициялық, олар қосымша терминалды қорғаныс жеңдерімен, тұз спрейі контактімен оқшаулауға болады.
