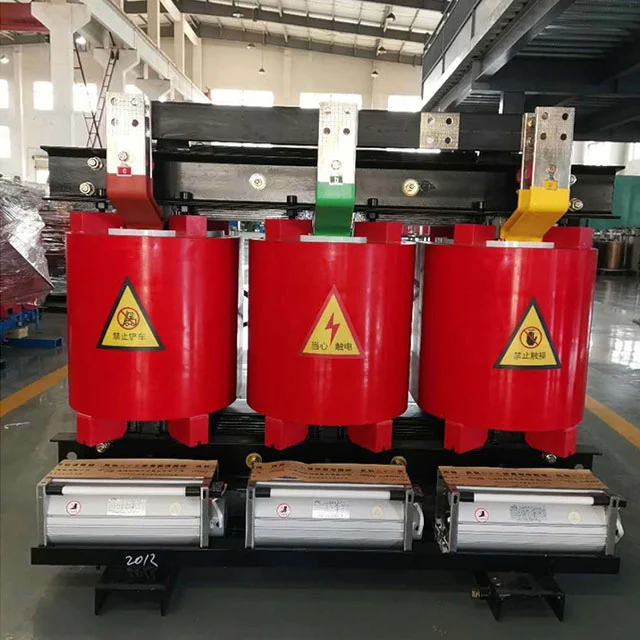

SGOB 2500kva құрғақ трансформатор - бұл өндірістік және коммерциялық қондырғылардың қатаң қуат талаптарын қанағаттандыруға арналған жоғары өнімді электр құрылғысы. 2500 киловольт-ампер (ква) қуаттылығымен бұл трансформатор теңдесі жоқ сенімділік пен тиімділікті ұсынады.
SGOB 2500kva құрғақ трансформатор оңтайлы жұмыс температурасын ұстап тұру, шудың ластануын және жылудың пайда болуын азайту үшін жетілдірілген салқындату жүйелерімен жабдықталған. Оның энергияны үнемдейтін дизайны қуат жоғалуын азайтады және жүктемеге қуат беруді барынша арттырады, энергияны үнемдейді және пайдалану шығындарын азайтады.
Трансформатор әртүрлі қолданбаларға сәйкес келетін көптеген опцияларды ұсына отырып, тұтынушылардың нақты талаптарына сәйкес реттеледі. Оның модульдік дизайны оңай қол жеткізуге және техникалық қызмет көрсетуге мүмкіндік береді, тоқтау уақытын азайтады және трансформатордың қызмет ету мерзімін ұзартады. Сонымен қатар, SGOB 2500kva құрғақ трансформаторы барлық тиісті салалық стандарттар мен ережелерге сәйкес келеді, бұл барлық қолданбаларда қауіпсіздік пен сәйкестікті қамтамасыз етеді.
ӨНІМ ЕРЕКШЕЛІКТЕРІ
Shanghai Industrial Transformer Co., Ltd. шығарған эпоксидті шайыр құйылған 2500 ква құрғақ трансформатор алдыңғы қатарлы шетелдік технологияны енгізу арқылы Шеньян трансформатор ғылыми-зерттеу институтымен бірлесіп әзірленген және жобаланған. Өнімнің сенімділік индексі халықаралық озық деңгейге жетті.
SGOB 2500kva Dry Transformer is safe, flame-retardant and fire-proof, pollution-free, and can be directly installed in the load center. It is maintenance-free, easy to install, has low comprehensive operating cost, low loss, good moisture-proof performance, can operate normally at 100% humidity, and can be put into operation without pre-drying after shutdown. It has low partial discharge, low noise, strong heat dissipation function, and can operate at 150% rated load under forced air cooling conditions.
SGOB 2500kva құрғақ трансформатор қазір көпқабатты ғимараттарда, сауда орталықтарында, әуежайларда, станцияларда, доктарда, метроларда, зауыттарда, жерасты тарату станцияларында, теңіздегі мұнай бұрғылау платформаларында, электр станцияларында және қоршаған ортасы мен пайдалану жағдайлары қатаң басқа жерлерде кеңінен қолданылады.
Негізгі материалдар мен ерекшеліктері
Катушка өткізгіш ретінде F класты оқшауланған мыс сымын және оқшаулау ретінде шыны талшықты және эпоксидті шайырлы композициялық материалды пайдаланады. Оның кеңею коэффициенті мыс өткізгішіне жақын және жақсы соққыға төзімділігі, температураның өзгеруіне төзімділігі және жарықшақтарға төзімділігі бар. Шыны талшықтары мен эпоксидті шайырдың барлық компоненттері өздігінен сөнеді және жануды жалғастырмайды. Сонымен қатар, жоғары вольтты катушка эпоксидті шайырмен 1 мбар вакуумдық күйде құйылады және катушканың ішінара разрядының аз болуын қамтамасыз ететін катушка ішінде көпіршіктер болмайды. Бұл ретте трансформатордың шығыны тиімді төмендейді.
Трансформатордың темір өзегі 30EH120 сериялы жоғары өткізгіштігі бар суықтай илектелген кремний болаттан жасалған, Nippon Steel, Жапониядан әкелінген, 45° толық қиғаш қосылыстары және төрт деңгейлі қадамдық қабаттасуы бар реттелген дәнді бағдары бар парақтардан жасалған. Темір өзегінің беті ылғал мен тот баспау үшін оқшаулағыш шайырлы бояумен тығыздалған, ал екі қысқыш пен бекіткіште коррозияға қарсы қорғаныс қабаттары бар. Бүкіл темір өзегі қабатталмаған темір қамыт пен болат тарту пластинасының құрылымын қабылдайды, ол жүктемесіз жоғалтуды, жүксіз токты және темір өзек шуын тиімді азайтады.
Төмен вольтты және жоғары ток катушкалары үшін қысқа тұйықталу кезінде қысқа тұйықталу кернеуі үлкен, ал төмен кернеулі бұрылыстардың саны аз. Төмен кернеу тогы неғұрлым үлкен болса, сым орамасының түрін пайдаланған кезде тұрақсыз амперлік айналымдар мәселесі соғұрлым айқын болады. Жылу бөлу мәселесін де ескеру қажет. Осы уақытта төмен кернеу үшін фольга орамасын пайдалану жоғарыда аталған мәселелерді жақсы шеше алады. Ең алдымен, фольга бұйымдарында осьтік бұрылыстар және осьтік орамның спираль бұрыштары жоқ. Жоғары және төмен вольтты орамалардың амперлік бұрылыстары теңестіріледі, ал қысқа тұйықталу кезінде трансформатордың осьтік кернеуі аз болады. Екіншіден, оның жұқа оқшаулауының арқасында көп қабатты ауа арналарын процесте өз қалауы бойынша орнатуға болады, сонымен қатар жылуды тарату мәселесі де жақсырақ шешіледі. Орамның ішкі дәнекерлеуі толық автоматты фольга орау машинасында ксенонды қорғаныс дәнекерлеуін қабылдайды, оның дәлдігі жоғары, дәнекерлеуге төзімділігі төмен және сыртқы дәнекерлеу процесі жоқ. Орам қабаттарының арасында DMD оқшаулауы қолданылады, ал ұштары тығыздалады және орамадан кейін шайырмен өңделеді.
The cross-flow top-blowing cooling fan is adopted, which has the characteristics of low noise, high wind pressure, beautiful appearance, etc., and enhances the overload capacity of the transformer. The temperature control adopts an intelligent temperature controller to improve the safety and reliability of the transformer operation.
ӨНІМ СИПАТТАМАСЫ
Эпоксидті шайырмен оқшауланған құрғақ түрдегі трансформатор өте қауіпсіз өнім. Оны тікелей жүктеме орталығында орнатуға болады. Ол 100% ылғалдылық жағдайында алдын ала кептірмей жақсы жұмыс істейді. Ол құрылыс алаңында, сауда орталығында, әуежайда, станцияда, портта, метрода, зауытта, жерасты электр тарату станциясында, теңіздегі мұнай бұрғылау платформасында, электр станциясында және т.
ӨНІМ ЕРЕКШЕЛІКТЕРІ
● Отқа төзімді
● Ылғалға төзімділік
● Easy maintenance and installation
● Қолайсыз орта жағдайларында жақсы жүгіру
● Ластанбайтын өнім
● Кешенді жұмыс кезінде аз шығын
ПАРАМЕТРЛЕР
| МОДЕЛЬ | ЖҮКТЕГІ ЖОҒАЛУ ЖОҚ (W) |
ЖҮКТЕГІ ЖОҒАЛУ (120%) |
ЕМПЕНЦИЯ (%) |
ЖҮКТЕП ЖҮРГІЗУ ТОҒЫ (%) |
ШУ ДЕҢГЕЙІ (Lpa) дБ |
WEIGHT (КГ) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| МОДЕЛЬ | ӨЛШЕМ(ММ) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| МОДЕЛЬ | CAPACITY (KVA) | ҰЗЫНДЫҚ (ММ) |
WIDTH (MM) |
HEIGHT (ММ) |
БОЙЫНША (мм) | Горизонтальды (мм) | САЛМАҚ (КГ) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
КОМПАНИЯ ПРОФИЛЬІ
Shanghai Industry Transformers Co., Ltd (SGOB) электр тарату жабдықтарының толық спектрін жеткізуші болып табылады. Біздің өнімдерге мыналар кіреді:
● Майлы трансформаторлар
● 35КВ майлы трансформаторлар
● Экспоксидті шайырлы оқшаулағыш құрғақ түрдегі күштік трансформаторлар
● Аморфты қорытпалы тарату трансформаторлары
● Фотоэлектрлік трансформаторлар
● Жел энергиясының трансформаторлары
● Қорап типті қосалқы станция трансформаторлары
Our company was founded in 2007 and today has a 40,000sqm workshop and more than 200 employees. Our products are widely used in a broad range of industries such as power generation and distribution, coal production, metallurgy, oil and gas, chemicals, construction, ports, airports, railway and municipal infrastructure.
Біз сондай-ақ электр шкафтары мен қоршаулары, коммутациялық қораптар сияқты тиісті жабдықты шығарамыз Қазіргі уақытта біз өнім желісін ыстық шөгулі қосқыштар, электр кабельдері және тиісті механикалық жабдықтар т.б. сияқты басқа қуатқа қатысты салаларға кеңейтеміз. Біздің мақсатымыз бір терезе құру. жаһандық тұтынушы базамыз үшін электр жабдықтары мен бөлшектерді жеткізу платформасы.
Біз ең жоғары сапалы өнімдерді жеткізу үшін қатаң сапаны бақылау жүйемізге сенеміз. Біздің 200 қызметкердің 46-сы инженерлік тәжірибе. Біздің сапа жүйемізге мыналар үшін біліктілік кіреді:
● Қытайдың Трансформаторлар сапасын бақылау ұлттық орталығы
● ISO-9001:2008 сапа менеджменті жүйесі
● ISO-14001:2004 Environmental Management System
● OHSMS18000 Денсаулық және қауіпсіздік жүйесі
Біздің патенттеріміз:
Біздің өндірістік және сапаны сынау мүмкіндіктеріміз мыналарды қамтиды:
● Automatic foil winding
● Сандық силиконды болат төсеу және кесу
● Толық автоматты вакуумды кептіру пеші және лак желісі
● HAEFLY ішінара разрядты тексеру құралы
● HAEFLY қуат анализаторы
● HAEFLY гармоникалық анализаторы
Нәтиже – инфрақұрылымға инвестицияны барынша ұлғайту үшін жоғары тиімділік, төмен қуат шығыны және төмен шуылдың тамаша өнімі.
